Номер

01-013-06

Наименование проекта

Высоконапорные насосы осевого типа для перекачки химически активных жидкостей

Назначение

Перекачка сильно минерализованных сточных вод, в том числе с сероводородом, содержащих твердые частицы.

Рекомендуемая область применения

Буровые и погружные насосы в нефтедобывающей промышленности, системы золошлакоудаления и жидкие системы очистки уходящих газов на ТЭЦ, объекты металлургической и химической промышленности, коммунального хозяйства, мелиорации и т.п.

Описание

       Описание к ИЛ № 01-013-06

       "Результат выполнения НИОКР".

       Разработаны насосы нового типа для перекачки сильно минерализованных сточных вод, в том числе с сероводородом, содержащих твердые частицы. Разработаны и освоены специальная методика и комплекс программ проектного и проверочного расчета (прямая и обратная гидродинамические задачи), применительно к рабочему процессу в многоступенчатых насосах осевого типа.  На основе разработанной методики была создана ступень осевого типа, применительно заданному диапазону подач, необходимого для поддержания пластового давления  (система ППД). Были спроектированы, изготовлены и испытаны образцы многоступенчатых осевых насосов типа ОНС, имеющих существенные преимущества перед аналогами, отличающиеся эффективностью и экономичностью, позволяющие усовершенствовать системы ППД. Разработанные  насосы найдут применение в нефтедобывающей промышленности (погружные насосы для добычи нефти, буровые насосы), в электроэнергетике для систем золошлакоудаления, для жидких систем очистки уходящих газов на тепловых электростанциях, для объектов металлургической промышленности, химических производств, мелиорации, коммунального хозяйства, для систем обогащения при добыче полезных ископаемых, а также в тех случаях, когда требуется снижение акустического шума. Многоступенчатый осевой насос типа ОНС (см. рис. 1) в качестве основной базовой детали имеет цилиндрический корпус, внутри которого смонтированы ступени. Корпуса ступеней вместе с выправляющими аппаратами стянуты фланцами приемной и напорной крышек. Рабочие колеса зафиксированы на валу с помощью цилиндрических шпонок. Для разгрузки осевого усилия ротора используется гидравлическая пята. Уплотнение вала сальниковое. Материал уплотнения - современный композит на базе фторопласта и высокопрочных волокон. Рабочие колеса и выправляющие аппараты сборной конструкции изготавливаются из проката хромистой , хромоникелевой, хромоникелемолибденовой стали или специальных коррозионно-стойких сплавов. опроные подшипники резинометаллические. Смазка подшипников осуществляется перекачиваемой жидкостью.

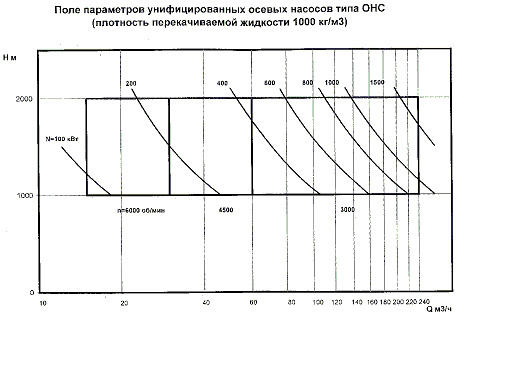

Применение насосов типа ОНС значительно повышает коэффициент извлечения нефти, за счет использования ряда унифицированных осевых насосов (см. рис. 2). В настоящее время спроектированы, изготовлены и прошли заводские испытания два типоразмера насосов типа ОНС на подачи 25 и 140 куб. м/ч и с напором 1500 м. Насос ОНС  25 -1500 проходит промышленные испытания в НК "Башнефть", насос ОНС  140 - 1500 подготовлен к промышленным испытаниям в НК "Сургутнефтегаз". Преимущества: значительно увеличен ресурс работы осевого насоса, в том числе, узлов разгрузки осевого усилия ротора; сокращена общая длина насоса; снижена окружная скорость рабочих колес, что повышает долговечность насоса.

Преимущества перед известными аналогами

Увеличение ресурса работы осевого насоса, экономичность. Конструкция позволяет исключить литье, используется сталь любой марки.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

1. Годовая экономия электроэнергии составляет более 1 млн. руб. 2. Снижение материалоемкости и повышение производительности в 2 раза и более.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

18.04.2006
