Устройство контроля положения и состояния изоляции подземных коммуникаций "ТРАССА-2"

Назначение

Контроль положения (ось, глубина заложения) металлосодержащих подземных коммуникаций (трубопроводов, кабелей) и состояния их изоляции.

Рекомендуемая область применения

Строительство, эксплуатация и ремонт подземных трубопроводов и кабелей.

Описание

       Описание к ИЛ № 01-009-06

       "Результат выполнения ОКР".

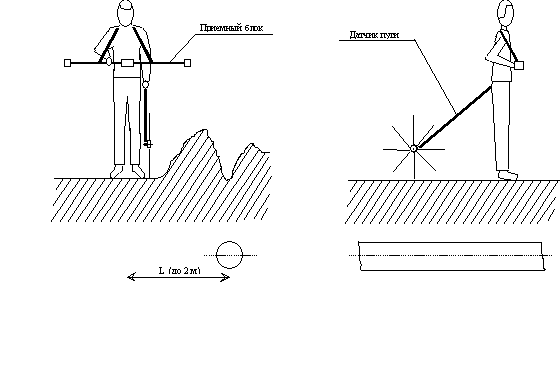

       Разработанное устройство обеспечивает непрерывный контроль положения подземных коммуникаций (трубопроводов, кабелей) и состояния изоляции трубопровода путем бесконтактного измерения тока в нем, в том числе обнаружение локальных мест нарушения изоляции. В состав устройства входят приемный блок, генератор и датчик пути (см. рисунок). Приемный блок состоит изблока приемных антенн и блока обработки сигналов. Блок обработки сигналов выполнен на основе микропроцессора, имеет дисплей и запоминающее устройство (ЗУ), обеспечивающее запись и хранение информации о глубине и распределении тока в коммуникации через каждый метр трассы на расстоянии 32 км. Питание генератора может осуществляться от любого источника постоянного тока: выносных аккумуляторов, бортовой сети автомобиля или сетевого блока питания. Устройство обеспечивает автоматический контроль положения и состояния изоляции коммуникации при непрерывном движении оператора вдоль ее оси в коридоре плюс-минус 2 м от нее независимо от пространственного положения приемного блока относительно коммуникации.

Таким образом, обеспечивается возможность контроля даже в тех случаях, когда нет возможности идти над осью коммуникации (неровности грунта, вода, кустарник и т. п.). Устройство работоспособно в зоне действия сильных электромагнитных полей ЛЭП, линий связи, станций катодной защиты и других источников. Устройство обеспечивает получение диаграмм глубины, тока и его затухания, а также сопротивления изоляции с их привязкой к трассе коммуникации на любом персональном компьютере (ноутбуке). Устройство в модифицированном виде может быть установлено на любое наземное или водное транспортное средство (автомобиль, трактор, лодка и т. п.), при этом скорость контроля может быть увеличена до 15 км/ч. Устройство обеспечивает высокую производительность работ, превышающую в десятки раз производительность известных приборов и особенно эффективно при проведении работ по паспортизации коммуникаций.

Преимущества перед известными аналогами

Обеспечение автоматического контроля при непрерывном движении оператора независимо от пространственного положения его приемного блока относительно коммуникации в отличие от зарубежных аналогов (системы C-Scan 2010 фирмы Kowotest).

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

1. Повышение производительности в 10-30 раз и более. 2. Повышение эффективности и качества работ по паспортизации коммуникаций в 10-20 раз и более.

Возможность передачи за рубеж

Возможна передача за рубеж
