Наименование проекта

Фильтр

Назначение

Относится к устройству для разделения жидких неоднородных сред.

Рекомендуемая область применения

Химическая, нефтеперерабатывающая, пищевая, фармацевтическая и другие отрасли промышленности.

Описание

Результат выполнения конструкторской разработки.

Техническое решение относится к устройствам для разделения жидких неоднородных сред под действием сил давления, в частности к фильтрам, и может быть использовано в химической, нефтеперерабатывающей, пищевой, фармацевтической и других отраслях промышленности.

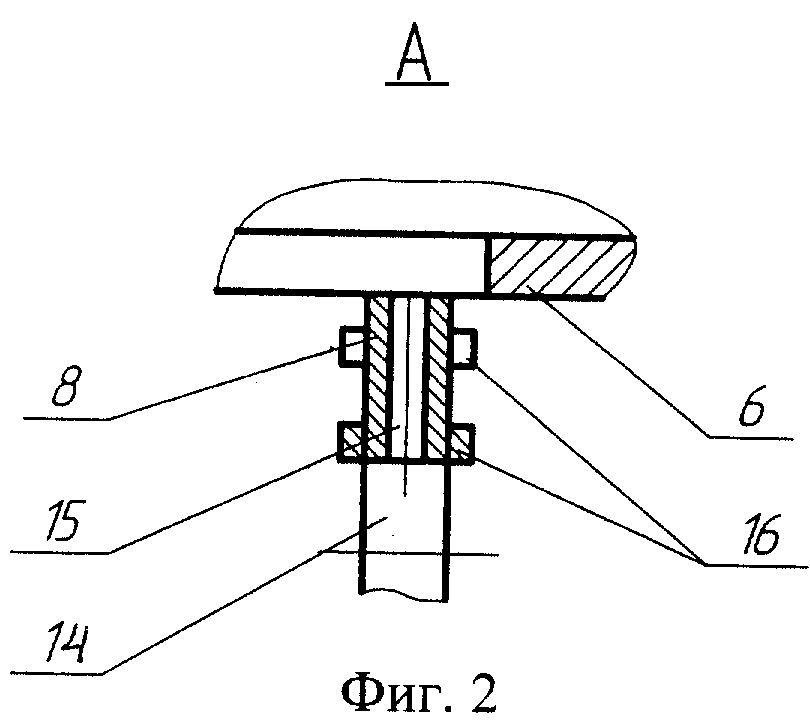

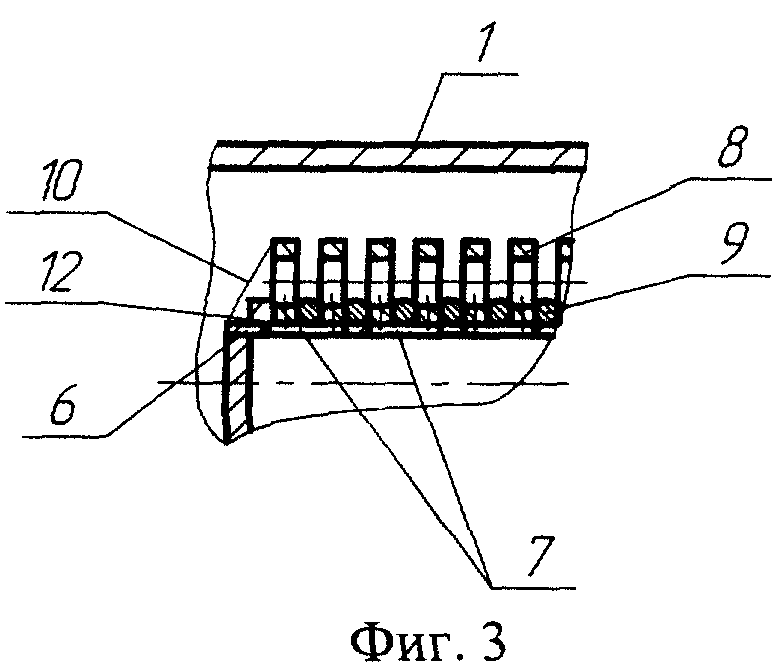

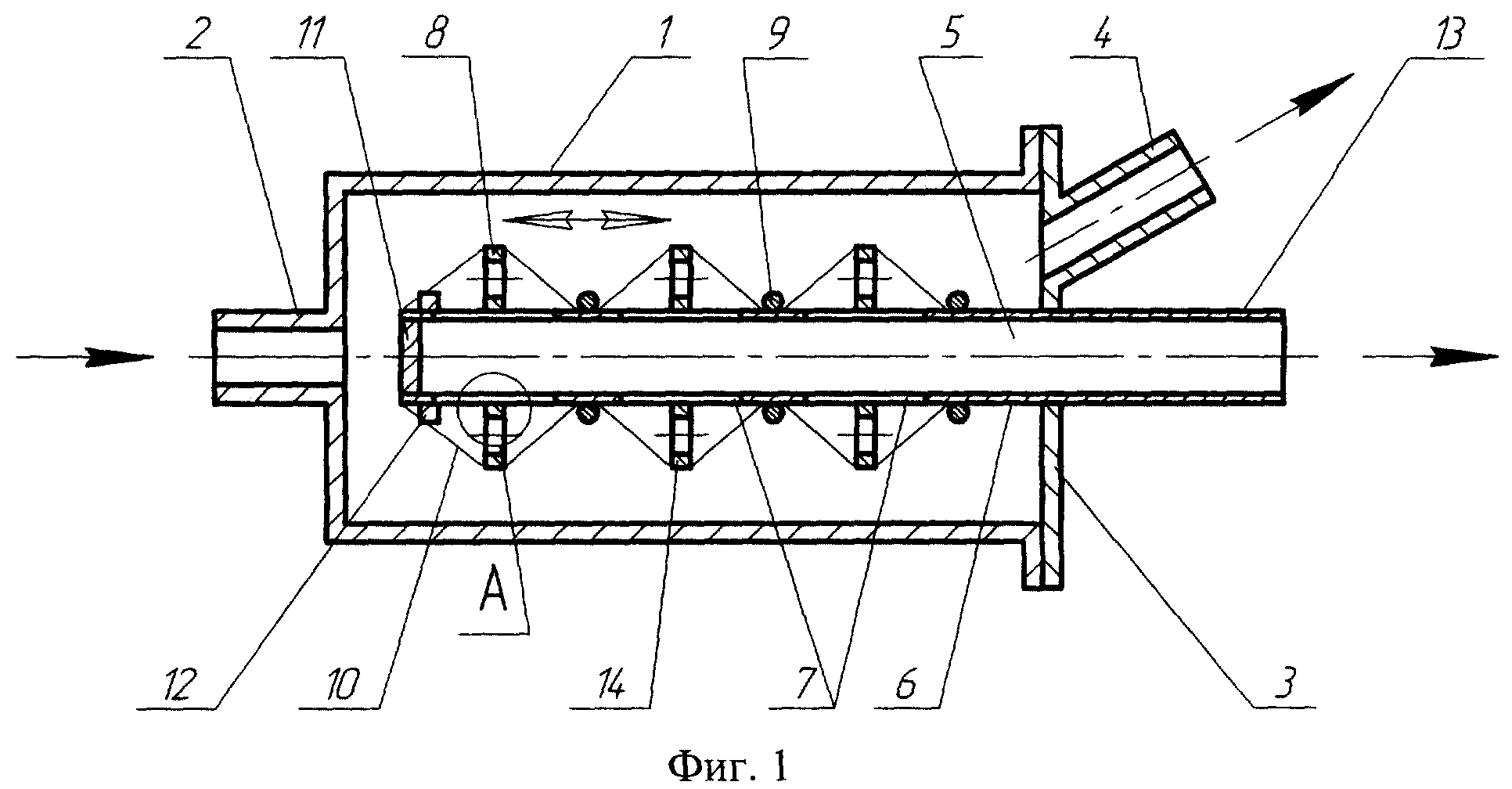

На фиг.1 представлен фильтр, продольный разрез; на фиг.2 - сечение диска; на фиг.3 - вариант выполнения фильтрующего элемента.

Фильтр состоит из корпуса 1 с патрубком 2 подачи исходной суспензии и крышки 3 с патрубком 4 вывода сгущенной суспензии. Внутри корпуса расположен фильтрующий элемент 5, состоящий из трубы 6 с отверстиями 7, на которой установлены диски 8. На дисках 8 и трубе 6 с помощью колец 9 укреплена фильтровальная перегородка 10. Труба 6 содержит пробку 11, упор 12 и патрубок 13 для выхода фильтрата. В дисках 8 выполнены осевые отверстия 14 и радиальные отверстия 15, а на боковой поверхности дисков расположены выступы 16.

Фильтр работает следующим образом.

Подлежащая разделению среда через входной патрубок 2 поступает в корпус 1 и за счет создаваемого в потоке давления часть жидкости проходит через фильтровальную перегородку 10 и через отверстия 14, 15 и 7 поступает в трубу 6, откуда через патрубок 13 отводится в виде фильтрата. Сгущенная суспензия движется между стенкой корпуса 1 и фильтрующим элементом 5 и отводится из корпуса через патрубок 4 на дальнейшую переработку. В случае необходимости увеличения площади фильтрования диски 8 и кольца 9 перемещаются вдоль трубы 6, изменяя форму фильтровальной перегородки 10, в направлении патрубка 2 вплоть до соприкосновения диска с упором 12 (фиг.3). Отверстия 15 предназначены для отвода фильтрата из отверстий 14 в случае, когда диски и кольца расположены близко друг от друга при компактной сборке фильтрующего элемента. Выступы 16 служат для натяжения фильтровальной перегородки и исключения прилипания ее к боковой поверхности диска.

Использование предлагаемого технического решения позволяет: регулировать площадь фильтрующей поверхности; изменять размеры и форму фильтрующего элемента; повысить производительность устройства за счет увеличения площади фильтровальной перегородки в единице рабочего объема фильтра.

Преимущества перед известными аналогами

Позволяет расширить возможности использования фильтра, повысить производительность за счет изменения геометрической формы фильтрующего элемента и площади фильтрующей поверхности.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности устройства в 2-3 раза.
