Номер

63-016-04

Наименование проекта

Пусковое устройство

Назначение

Для повышения помехоустойчивости пусковых органов при автоматическом включении резерва различных потребителей

Рекомендуемая область применения

Схемы питания электросетей и распределения электрической энергии

Описание

Результат выполнения технологической разработки

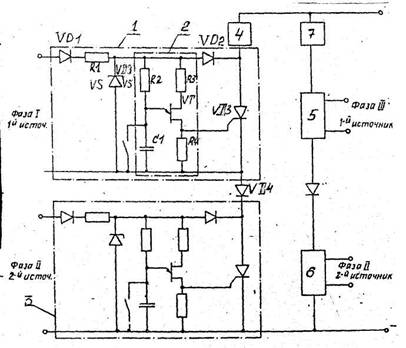

Первый формирователь (см. рисунок) состоит из релаксационного генератора 2, стабилитронаvs, подключенного параллельно РС-цепи генератора, резистораpiи диодаvД 1 на входе, диодеvД 2 и тиристораvД 3 на выходе.

Тиристор первого формирователя соединен последовательно с тиристором аналогичного формирователя 3 через разделительный диодvД 4 и исполнительный орган 4. Эта цепь получает питание от источника постоянного тока. Указанные два формирователя образуют регулирующий орган (элементы «И» и «Память») для опорного источника. Следующие формирователи 5 и 6 образуют регулирующий орган для другого источника с исполнительным органом 7, замыкающий контакт которого подключен параллельно емкости релаксатора первого формирователя, а исполнительного органа - параллельно емкости релаксатора последнего формирователя. Реле напряжения подключены через элементы задержки к соответствующим исполнительным органам. Вторые выходы исполнительных органов через реле подключены к входам органов сравнения. К другим органам органов сравнения подключены выходы реле напряжения. Выход органов сравнения подключен к исполнительному органу.

При работе контролируемое напряжение подается на вход формирователя через диод и ограничивается стабилитроном. Емкость релаксационного генератора заряжается до срабатывания однопереходного транзистора. При этом открывается тиристор и шунтирует цель релаксационного генератора. После открывания тиристора емкость релаксационного генератора разряжается. Тиристор закрывается после прохождения полуволны контролируемого напряжения и снижения тока через него ниже тока удержания.

Длительность импульсов составляет 10-20 эл. град., а длительность заряда релаксационного генератора 160-170 эл. град.

Таким образом, помехи в виде кратковременных импульсов, возникающие при нестационарных явлениях в электрических сетях, гасятся стабилитроном, если они наложены на положительную полуволну контролируемого напряжения, и сглаживаются емкостью релаксационного генератора, если они положены на отрицательную полуволну.
