Описание к ИЛ №61-016-04

Результат выполнения конструкторской разработки.

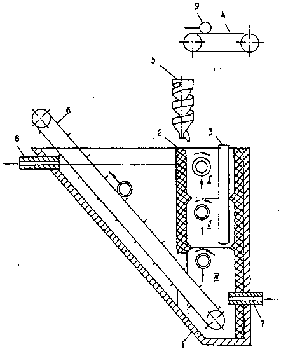

Устройство содержит камеру 1 (см.рисунок), ванну 2 из материала с низкой теплопроводностью, установленную внутри камеры, нагревательные элементы 3, загрузочное устройство (питатель) в виде спирального спуска 5, подающий 4 и выгрузной 6 транспортеры. Транспортеры приводятся в движение с помощью электропривода.

Камера имеет подводящий 7 и сливной 8 патрубки, причем подводящий патрубок проходит через стенку ванны. Ванна на внутренней поверхности имеет два кольцевых выступа, разделяющих ее на технологические зоны:зону расплавленного воска 1, зону горячей воды П, зону холодной воды Ш. Со стороны выгрузного транспортера в нижней части ванны сделан П-образный вырез. Нагревательные элементы расположены внутри ванны в зонах 1 и П.

Устройство для нанесения защитного покрытия на гранулы подкормки для пчел работает следующим образом.

Камера заполняется из водопровода через патрубок 7 холодной водой, которая снизу поступает в зоны 1 и П ванны. Зону 1 этой ванны сверху заполняют защитным составом (воском). Уровень воды в камере определяется положением сливного патрубка. После включения в электрическую сеть нагревательных элементов воск в ванне расплавляется, а слой воды в зоне П нагревается до температуры выше температуры плавления воска, поддерживаемой системой автоматического регулирования.

Нанесение защитного покрытия на подкормку для пчел в виде гранул происходит следующим образом.

Подкормка 9 в виде гранул с падающего транспортера попадает в устройство типа спирального спуска, по которому под действием силы тяжести она скатывается в ванну. В ванне гранулы подкормки проходят, вращаясь вокруг собственного центра тяжести, слой расплавленного воска (зона 1), в котором на поверхности гранул подкормки образуется защитное покрытие, затем - слой горячей воды (зона П), где с них удаляются излишки воска, после чего гранулы подкормки попадают в слой холодной воды (зона Ш), где происходит уплотнение защитного покрытия за счет отвердевания воска. После этого гранулы подкормки с защитным покрытием попадают на выгрузной транспортер и удаляются из камеры. В камеру из водопровода через патрубок постоянно поступает холодная вода, а вода, подогретая за счет теплообмена между П и Ш технологическими зонами, через верхнюю часть П-образного выреза поднимается в камере вверх и сливается через патрубок.

Вращательное движение гранул подкормки вокруг собственного центра тяжести создает одинаковые усилия для удаления излишков материала защитного покрытия со всех участков поверхности гранул, в результате чего получается равномерная по толщине защитная оболочка.
