Результат выполнения конструкторской разработки.

Элемент коронирующего электрода электрофильтра содержит ленточный корпус, включающий центральную профилированную часть и плоские краевые секции. Для формирования равномерно расположенных по длине элемента фиксированных точек коронирования плоские краевые секции надрезаны по двум наклонным линиям из одной точки в разные стороны по острым углом к торцевой линии краевой секции с образованием трех наконечников. Наконечники, образованные между наклонными линиями и торцевой линией краевой секции корпуса, отогнуты в стороны от плоскости краевой секции, а третий наконечник, расположенный между наклонными линиями и имеющий, так же как и другие, треугольную форму, остается в плоскости корпуса элемента и имеет угол между наклонными линиями больший, чем угол отогнутых наконечников, образованный наклонной линией и торцевой линией краевой секции.

Кроме того, элемент коронирующего электрода отличается тем, что концы наконечников могут быть выполнены с уступом или срезом по толщине наконечника с образованием конца в виде вершины четырехугольной призмы с тремя одинаковыми углами, равными углу при вершине треугольных наконечников. При этом угол, образованный между плоскостью среза (уступа) и плоскостью наконечника, больше угла при вершине.

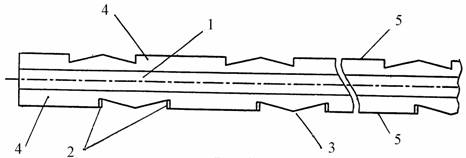

Фиг.1 Вид сверху коронирующего элемента

1 - профилированная центральная часть корпуса элемента;

2 - коронирующие наконечники, отогнутые;

3 - коронирующий наконечник в плоскости корпуса элемента с большим, чем у отогнутых, углом при вершине;

4 - плоские краевые секции корпуса элемента;

5 - торцевые линии (плоскости) плоских краевых секций.
