Результат выполнения конструкторской разработки.

Горизонтальный многопольный электрофильтр включает корпус 1, внутри которого параллельно движению газа расположены параллельно друг относительно друга осадительные электроды 2, между которыми расположены коронирующие электроды 3, образующие между собой активную зону. Все эти электроды расположены в несколько рядов и подвешены на изоляторах. Снизу, под электродами, расположены бункеры для осаждаемой пыли. Каждый коронирующий электрод 3 включает раму с вертикальными и горизонтальными стержнями 4 (фиг.2), между которыми вертикально закреплены коронирующие элементы 5 (фиг.2). Каждый коронирующий электрод 3 разделен по вертикали на две части 6, между которыми расположена соединительная решетка 7. Соединительная решетка 7 представляет собой вертикально ориентированный стержень с горизонтально прикрепленными к нему отрезками трубы 8 (фиг.2), охватывающими с зазором концы упомянутых горизонтальных стержней 4 рамы для стыковки между собой упомянутых двух частей 6 коронирующего электрода 3 в одной плоскости. Одновременно отрезки трубы 8 выполняют роль упоров при встряхивании частей 6 коронирующего электрода в вертикальном направлении. Каждая из частей 6 коронирующего электрода подпружинена посредством пружин 9 и установлена на опорном или опорно-проходном изоляторе и снабжена вертикально расположенным стержнем встряхивания 10 с наковальней и с расположенным над ней ударным устройством механизма встряхивания 11. Стержень встряхивания 10 прикреплен к горизонтальным стержням 4 в каждой из частей 6 коронирующего электрода 3 примерно посередине. Снизу упомянутые две части 6 коронирующего электрода могут быть соединены между собой посредством соединительной планки 12, с которой каждая из двух частей 6 электрода соединена шарнирно. Соединительная решетка 7 своими горизонтально установленными отрезками трубы 8 свободно опирается на концы горизонтальных стержней 4 рамы обеих частей 6 коронирующего электрода 3 по всей его высоте. На нижнем конце вертикально ориентированного стержня соединительной решетки 7 (фиг.3) с помощью шарнира 21 закреплено коромысло 19, на концах которого со стороны каждой части 6 коронирующего электрода установлены наковальни 22. На нижнем конце стержня встряхивания 10 каждой части 6 коронирующего электрода 3 напротив наковален 22 коромысла 19 закреплены бойки 23. Для свободного поворота коромысла 19 в плоскости коронирующего электрода на шарнире 21 на нижнем конце вертикально ориентированного стержня соединительной решетки 7 предусмотрены продольные пазы 20. Каждый осадительный электрод 2 включает нижнюю и верхнюю балки встряхивания, между которыми вертикально закреплены осадительные элементы 26. Верхняя балка 14 установлена шарнирно на двух тягах 17, снабжена в средней части наковальней 16 и двумя упорами 18 по одному упору с каждой стороны осадительного электрода (по авторскому свидетельству 472690). Встряхивание каждого осадительного электрода по наковальне 16 верхней балки 14 осуществляется одним ударным устройством механизма встряхивания 15. Нижняя балка встряхивания снабжена с одной стороны упором 18 (фиг.1), а с другой - наковальней 25, по которой осуществляется встряхивание осадительного электрода ударным устройством механизма встряхивания 24.

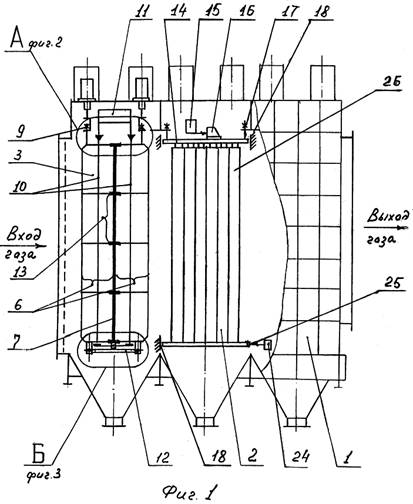

На фиг.1 изображен продольный разрез продольного горизонтального многопольного электрофильтра.

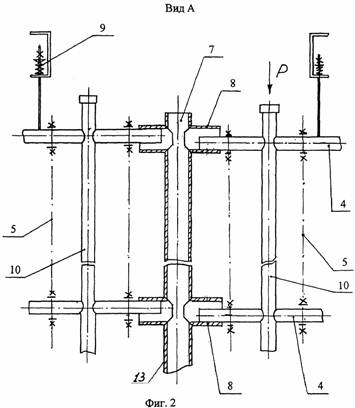

На фиг.2 показан вид А (соединение частей коронирующего электрода с помощью соединительной решетки).

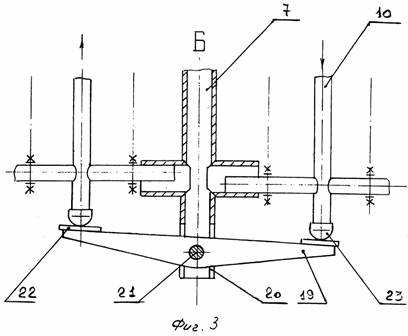

На фиг.3 показан вид Б (дополнительное устройство для поочередного встряхивания обеих частей коронирующего электрода).
