Результат выполнения конструкторской разработки.

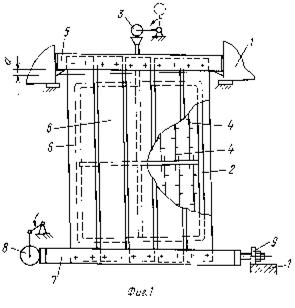

Электрофильтр включает корпус 1, коронирующие электроды 2 с коронирующими элементами 4 и с ударным механизмом 3, расположенным сверху. Также электрофильтр включает осадительные электроды. Конструкция осадительного электрода состоит из балки подвеса 5, жестко подвешенных к ней осадительных элементов 6 и прикрепленной к ним снизу балки встряхивания 7, а также включает ударный (молотковый) механизм 8 и фиксатор 9 балки встряхивания 7. Балка подвеса 5 приподнята со стороны ударного механизма на величину "а". Опора балки подвеса 5 осадительного электрода со стороны ударного механизма 8 может быть регулируемой посредством устройства подъема-опускания 10.

На фиг.2 показан вариант устройства подъема-опукания 10 балки подвеса 5, которое позволяет по мере необходимости, зависящей от вида пыли, достигать той или иной жесткости осадительных элементов 6 и тем самым гарантировать отряхиваемость различных видов пылей. Устройство подъема-опукания 10 может представлять собой обычную резьбовую пару с контргайкой.

Жесткость крепления каждого осадительного элемента 6 к балки подвеса 5 достигается, например, за счет наличия двух болтов крепления вместо одного, как в прототипе.

Такая конструкция осадительных электродов с системой отряхивания в сочетании с коронирующей системой отряхивания сверху позволяет достигать повышенной степени очистки электрофильтра. Предлагаемый электрофильтр за счет того, что встряхивание электродов осуществляется с противоположных направлений (коронирующих - сверху, а осадительных - снизу) и с высокой эффективностью обладает повышенным уровнем пробивных напряжений, а также вторичный унос пыли осуществляется более равномерно по сечению электрофильтра, что снижает отрицательные его последствия на степень очистки газов.

На фиг. 3 показано распределение пыли на электродах при взаимно противоположных ударных воздействиях (указаны стрелками) по электродам, обеспечивающее равномерный электрический режим по всей плоскости электродов. Расстояние "в" между пылевыми отложениями после удара сохраняется по высоте электродных систем, что обеспечивает устойчивый электрический режим.

Такое конструктивное исполнение электрофильтра повышает надежность и эффективность его работы.

Фиг. 3
