Результат выполнения конструкторской разработки.

Отличительные особенности пылеулавливающего аппарата состоят в том, что последовательно за электрофильтром установлен тканевый фильтр с соотношением активных объемов фильтра к электрофильтру 0,1-0,9, а электрофильтр и фильтр расположены в одном или разных корпусах.

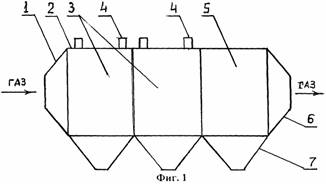

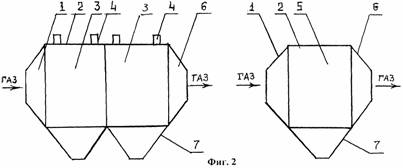

На фиг.1 приведен пылеулавливающий аппарат в одном корпусе, а на фиг.2 - в двух корпусах. Здесь газ входит в диффузор 1, очищается сначала в электрофильтре 3, состоящем, например, из двух секций, а затем в тканевом фильтре 5 и выходит из конфузора 6. Высокое напряжение в электрофильтр подается через изоляторы 4, а уловленная пыль поступает в бункера 7. Корпус 2 является единым для всего аппарата на фиг.1 и отдельным для электрофильтра и тканевого фильтра на фиг.2.

Активным объемом электрофильтра является объем аппарата, который занимает электродная система, а в тканевом фильтре - объем аппарата, занимаемый фильтрационными элементами.

Соотношение активных объемов фильтра к электрофильтру 0,1-0,9 создает нормальные эксплуатационные условия для фильтра даже при максимальной концентрации пыли на входе электрофильтра - 100 г/м ³ и ресурсной работы рукавов до 5-6 лет и более. При соотношении активных объемов фильтра к электрофильтру менее 0,1 нагрузка на фильтрующие элементы становится недопустимо большой, что ведет к увеличению гидравлического сопротивления фильтроэлементов и прекращению процесса фильтрации. Это требует увеличения интенсивности регенерации и ведет к разрыву рукавов.

При соотношении активных объемов фильтра к электрофильтру более 0,9 концентрация пыли на входе в фильтр возрастает. Это приводит к увеличению частоты регенерации фильтроэлементов и снижению срока службы рукавов и увеличению выбросов пыли из пылеулавливающего аппарата.
