Результат выполнения конструкторской разработки.

Электрофильтр включает корпус 1, осадительные 2 и коронирующие 3 электроды, которые установлены в ряду между осадительными электродами, причем расстояние l между отгибами расщепленных концов лепестков с разных сторон одной трубы равно расстоянию между отгибами расположенных на соседних трубах и направленных друг к другу лепестков.

Каждый коронирующий электрод представляет собой полую трубу 4, имеющую в сечении форму эллипса 5. Вдоль короткой оси эллипса установлены лепестки 6, имеющие форму равнобедренного треугольника с расщепленной по биссектрисе вершиной между равными сторонами треугольника и прикрепленные основанием к трубе. Расщепленные части 7 отогнуты в сторону осадительных электродов под прямым углом. В электрофильтре электроды устанавливаются с помощью элементов подвески 8 и фиксации в нижней части 9.

В межэлектродном промежутке под действием высокого напряжения возникает коронный разряд, создающий потоки электрического ветра 10 и электростатическое поле с напряженностью, соответствующей силам векторной направленности 11, действующим на частицы.

Между коронирующими электродами, на равном расстоянии от них, установлены полые трубы 12 .

В отличие от прототипа в качестве элементов коронирования на коронирующем электроде установлены не стержни, а лепестки треугольной формы с расщепленной вершиной и отогнутыми расщепленными частями. Лепестки имеют малую толщину (значительно меньшую диаметра стержней прототипа) при сохранении жесткости за счет большого поперечного сечения.

Эллипсная форма трубы элемента и использование расщепленных лепестков в качестве элементов коронирования позволяет значительно повысить электростатическую составляющую напряженности электрического поля за счет участия в процессе плоскости каждого лепестка.

Это позволяет интенсифицировать процесс пылеосаждения, в том числе за счет того что в межэлектродном промежутке (фиг.2) часть потоков электрического ветра направлена в сторону осадительных электродов и совпадает с направлением воздействия электростатического поля, создавая зону интенсивного пылеосаждения. Другая часть потоков, в силу своей турбулентности, направлена от осадительных электродов, что увеличивает пылеунос и ухудшает пылеосаждение. С помощью развитой площади поверхности лепестков коронирующего электрода создается дополнительное электростатическое поле, воздействие которого направлено против направления потоков электрического ветра, которые перемещают заряженные частицы от осадительных электродов, что ослабляет или полностью нейтрализует их отрицательное влияние.

К тому же за счет того что вершина каждого лепестка расщеплена на две части, каждая из которых отогнута в сторону осадительного электрода и имеет острый конец за счет расщепления и малой толщины лепестка, резко снижается напряжение зажигания коронного разряда.

Расстояние между отгибами расщепленных концов лепестков с разных сторон одной трубы равно расстоянию между отгибами расположенных на соседних трубах и направленных друг к другу лепестков, что способствует равномерному распределению тока коронного разряда в межэлектродном промежутке.

Установка дополнительных конструктивных элементов, например труб, между коронирующими электродами позволяет выровнять напряженность электростатического поля в межэлектродном промежутке, расширить зону воздействия поля на заряженные частицы, противодействуя потокам электрического ветра, выносящим частицы из зоны осаждения, повышая эффективность пылеулавливания.

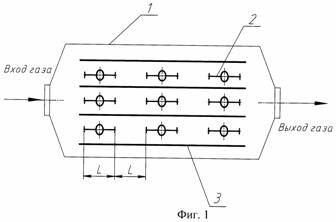

На фиг.1 изображена схема электрофильтра.

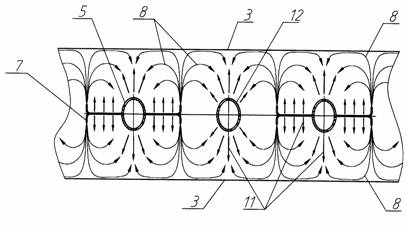

На фиг.2 изображен межэлектродный промежуток с графическим изображением потоков электрического ветра и силовых линий электростатического поля.

Фиг.2
