Результат выполнения конструкторской разработки.

Горизонтальный многопольный электрофильтр содержит осадительные и коронирующие электроды, образующие активную зону, и механизмы встряхивания, расположенные над активной зоной. Каждый коронирующий электрод включает раму с вертикальными и горизонтальными стержнями, между которыми вертикально закреплены коронирующие элементы. Каждый коронирующий электрод разделен по вертикали на две части, между которыми расположена соединительная решетка. Соединительная решетка представляет собой вертикально ориентированный стержень с горизонтально прикрепленными к нему отрезками трубы, охватывающими с зазором концы упомянутых горизонтальных стержней рамы для стыковки между собой упомянутых двух частей коронирующего электрода в одной плоскости. Одновременно отрезки трубы выполняют роль упоров при встряхивании упомянутых частей коронирующего электрода в вертикальном направлении. Каждая из упомянутых частей коронирующего электрода подпружинена и снабжена вертикально расположенным стержнем встряхивания с наковальней и расположенным над ней ударным устройством.

Кроме того, в частных случаях реализации изобретения
- упомянутый вертикальный стержень соединительной решетки может быть выполнен в виде трубы;

--вертикальные и горизонтальные стержни рамы могут быть выполнены в виде трубы;

-- число горизонтальных стержней рамы в каждом из упомянутых частей электрода, между которыми закреплены коронирующие элементы, могут быть больше двух;

-- снизу упомянутые две части коронирующего электрода могут быть соединены между собой посредством соединительной планки, с которой каждая из этих двух частей электрода соединена шарнирно.

Указанные признаки являются существенными и взаимосвязаны между собой с образованием устойчивой совокупности существенных признаков, достаточной для получения требуемого технического результата.

Возможность осуществления изобретения, охарактеризованного приведенной выше совокупностью признаков, а также возможность реализации назначения изобретения может быть подтверждена описанием возможной конструкции устройства, выполненной в соответствии с изобретением, сущность поясняется графическими материалами, на которых изображено следующее:

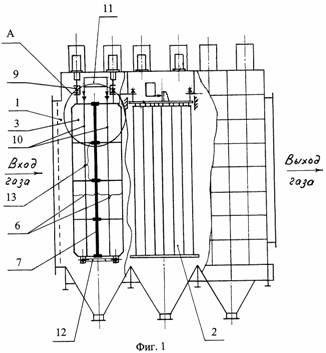

На фиг.1 изображен продольный разрез предлагаемого горизонтального многопольного электрофильтра.

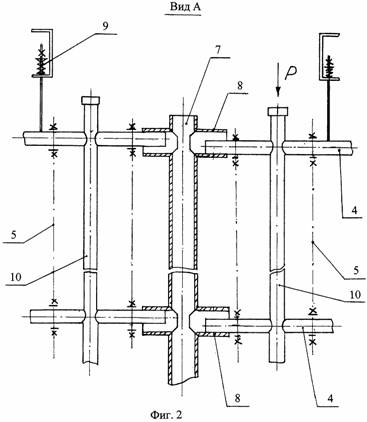

На фиг.2 показан вид А (соединение частей коронирующего электрода с помощью соединительной решетки).

Горизонтальный многопольный электрофильтр включает корпус 1, внутри которого параллельно движению газа расположены параллельно друг относительно друга осадительные электроды 2, между которыми расположены коронирующие электроды 3, образующие между собой активную зону. Все эти электроды расположены в несколько рядов и подвешены на изоляторах. Снизу, под электродами, расположены бункеры для осаждаемой пыли. Каждый коронирующий электрод 3 включает раму с вертикальными и горизонтальными стержнями 4 (фиг.2), между которыми вертикально закреплены коронирующие элементы 5 (фиг.2). Каждый коронирующий электрод 3 разделен по вертикали на две части 6, между которыми расположена соединительная решетка 7. Соединительная решетка 7 представляет собой вертикально ориентированный стержень с горизонтально прикрепленными к нему отрезками трубы 8 (фиг.2), охватывающими с зазором концы упомянутых горизонтальных стержней 4 рамы для стыковки между собой упомянутых двух частей 6 коронирующего электрода 3 в одной плоскости. Одновременно отрезки трубы 8 выполняют роль упоров при встряхивании частей 6 коронирующего электрода в вертикальном направлении. Каждая из частей 6 коронирующего электрода подпружинена посредством пружин 9 и установлена на опорном или опорно-проходном изоляторе и снабжена вертикально расположенным стержнем встряхивания 10 с наковальней и расположенным над ней ударным устройством механизма встряхивания 11. Стержень встряхивания 10 прикреплен к горизонтальным стержням 4 в каждой из частей 6 коронирующего электрода 3 примерно посередине. Снизу упомянутые две части 6 коронирующего электрода могут быть соединены между собой посредством соединительной планки 12, с которой каждая из двух частей 6 электрода соединена шарнирно.

Соединительная решетка 7 своими горизонтально установленными отрезками трубы 8 свободно опирается на концы горизонтальных стержней 4 рамы обеих частей 6 коронирующего электрода 3 по всей его высоте.

Осадительный электрод 2 состоит из осадительных элементов, которые своими верхними концами жестко скреплены с балкой подвеса. Каждая балка подвеса шарнирно установлена на тягах и снабжена двумя упорами, по одному упору с каждой стороны осадительного электрода. Встряхивание каждого осадительного электрода осуществляется одним ударным устройством.

Встряхивание коронирующих электродов 3 в предлагаемом горизонтальном многопольном электрофильтре происходит следующим образом.

При ударе ударным устройством механизма встряхивания 11 по одной из частей 6 коронирующего электрода, как показано на фиг.2, часть ударной энергии преобразуется в колебания коронирующих элементов 5, жестко закрепленных в полурамах 13. Другая часть ударного импульса переходит в кинематическую энергию перемещения всей части 6 в направлении удара и происходит соударение концов горизонтальных стержней 4 с горизонтальными участками отрезков труб 8 соединительной решетки 7 по всей высоте коронирующего электрода 3. Вследствие этого кинематическая энергия перемещения части 6 коронирующего электрода 3 при ее торможении преобразуется в дополнительную энергию колебаний коронирующих элементов 5 и происходит интенсивная очистка от пыли тех коронирующих элементов 5, которые установлены в нижней части коронирующего электрода 3 - наиболее удаленной от точки удара в районе предбункерного пространства, а также крайних коронирующих элементов полурам 13, наиболее удаленных от соединительной решетки 7 в обе стороны от нее.
