Результат выполнения конструкторской разработки.

Устройство для крепления рукава содержит прикрепленный к верхнему открытому концу фильтроматериала (фильтровального материала) рукава оголовок (концевая часть рукава), расположенный в отверстии рукавной плиты рукавного фильтра. Упомянутый оголовок включает в себя металлическое прижимное кольцо, а также два упорных жгута, охваченных фильтроматериалом (фильтровальным материалом) оголовка и расположенных по разные стороны от рукавной плиты, с образованием паза для этой плиты. Между упомянутыми прижимным кольцом и двумя упорными жгутами расположена компенсирующая прокладка, охватывающая также прижимное кольцо по всей его поверхности, а упомянутый фильтроматериал оголовка охватывает наряду со жгутами прижимное кольцо с компенсирующей прокладкой и прикреплен к упомянутому верхнему концу фильтроматериала рукава своими направленными вниз краями.

Кроме того, в частных случаях реализации изобретения:

-упорные жгуты выполнены диаметром 8-10 мм и располагаются на расстоянии 5-10 мм друг от друга;

-- толщина материала компенсирующей прокладки и наружный диаметр прижимного кольца выбираются из условия выдерживания оголовком вырывающей нагрузки не менее 80 кг при установке оголовка в отверстии рукавной плиты рукавного фильтра, когда плита находится между упорными жгутами;

-- упомянутые края фильтроматериала оголовка прикреплены к упомянутому верхнему концу фильтроматериала рукава посредством швов из ниток.

Указанные признаки являются существенными и взаимосвязаны между собой с образованием устойчивой совокупности существенных признаков, достаточной для получения требуемого технического результата.

Возможность осуществления изобретения, охарактеризованного приведенной выше совокупностью признаков, а также возможность реализации назначения изобретения может быть подтверждена описанием возможной конструкции устройства, выполненной в соответствии с изобретением, сущность изобретния поясняется чертежами.

На фиг.1 изображено предлагаемое устройство для крепления рукава.

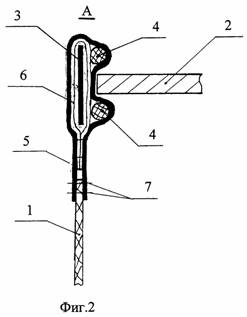

На фиг.2 изображен вид А устройства для крепления рукава в разрезе.

Устройство для крепления рукава представляет собой следующее.

Прикрепленный к верхнему открытому концу фильтроматериала 1 рукава оголовок расположен в отверстии рукавной плиты 2 рукавного фильтра. Оголовок включает в себя металлическое прижимное кольцо 3, а также два упорных жгута 4, охваченных фильтроматериалом 5 оголовка и расположенных по разные стороны от рукавной плиты 2, с образованием паза для этой плиты. Между упомянутыми прижимным кольцом 3 и двумя упорными жгутами 4 расположена компенсирующая прокладка 6, охватывающая также прижимное кольцо 3 по всей его поверхности, а упомянутый фильтроматериал 5 оголовка охватывает наряду со жгутами 4 прижимное кольцо 3 с компенсирующей прокладкой 6 и прикреплен к упомянутому верхнему концу фильтроматериала 1 рукава своими направленными вниз краями посредством швов 7 из ниток.

Компенсирующая прокладка предназначена для обеспечения одинаковой степени уплотнения между прижимным кольцом и рукавной плитой при использовании фильтроматериалов разной толщины. Материал прокладки может отличаться от материала рукава, если термическая и химическая стойкость материала прокладки не хуже аналогичных показателей материала фильтровального рукава.

Как правило, оголовок и рукав изготавливают из одного материала. Возможно для оголовка применение другого материала, имеющего аналогичные с материалом рукава механические характеристики в рабочих условиях. Через оголовок фильтрация не происходит.

Жгуты могут быть выполнены из любого эластичного материала, который обеспечивает функцию наполнителя и сохраняет способность фиксирования оголовка рукава в отверстии рукавной плиты в рабочих условиях фильтроматериала.

Оголовок изготавливают отдельно от рукава. Металлическое прижимное кольцо, диаметр которого меньше диаметра отверстия плиты рукавного фильтра, располагается так, чтобы упорные жгуты были равноудалены от краев кольца. Диаметры жгутов, расстояние между ними, диаметр прижимного кольца и толщина компенсирующей прокладки выбираются в зависимости от диаметра отверстия рукавной плиты таким образом, чтобы обеспечить надежную и плотную фиксацию оголовка в отверстии рукавной плиты. Диаметр прижимного кольца для конкретной конструкции фильтра подбирают опытным путем для некоторой типовой толщины фильтровального материала с компенсирующей прокладкой. Для разных материалов с отличающейся толщиной диаметр кольца не изменяют, а выбирают толщину компенсирующей прокладки таким образом, чтобы толщина прокладки и фильтроматериала в сумме составляли постоянную величину. Правильность подбора толщины компенсирующей прокладки проверяется выполнением условия по п.3 формулы, а именно - выдерживания оголовком вырывающей нагрузки не менее 80 кг при установке оголовка в отверстии рукавной плиты рукавного фильтра, когда плита находится между упорными жгутами.

Рукав можно монтировать и демонтировать сверху и снизу рукавной плиты. Для этого прижимное кольцо сжимают к центру и вставляют в отверстие рукавной плиты таким образом, чтобы края отверстия рукавной плиты по всему периметру находились между упорными жгутами. При отпускании прижимного кольца оно должно принять форму отверстия. Образование "волны" не допускается. При демонтаже необходимо нажать на верхний или нижний край прижимного кольца в центр, сдеформировать кольцо и вынуть его из отверстия рукавной плиты.

Настоящее изобретение промышленно применимо, так как для его изготовления не требуется специальной оснастки и новой технологии.
