Результат выполнения конструкторской разработки.

Фильтрующий рукав для рукавного фильтра включает средство для крепления рукавов к рукавной плите и обтянутый фильтрующей тканью секционный составной каркас, каждая секция которого выполнена в виде двух торцевых колец и расположенной между ними и прикрепленной к ним центральной части, при этом одно из торцевых колец снабжено, по меньшей мере, двумя диаметрально противоположными отогнутыми наружу вдоль оси секции выштамповками с выполненными в них отверстиями, каждая секция каркаса рукава снабжена пружинной скобой с заостренными отогнутыми концами для захода в отверстия выштамповок, причем диаметр окружности, образованной наружными поверхностями отогнутых выштамповок меньше или равен диаметру отверстия торцевого кольца соседней секции каркаса, а центр отверстия в отогнутой выштамповке отстоит от плоскости торцевого кольца на величину, равную сумме толщины материала торцевого кольца соседней секции каркаса и половины диаметра проволоки пружинной скобы.

Одно из торцевых колец каждой секции каркаса фильтрующего рукава для рукавного фильтра может быть снабжено четырьмя попарно противоположными отогнутыми вдоль своей оси выштамповками, центральная часть секции каркаса рукава может быть выполнена в виде проволочного каркаса, а торцевые кольца могут быть выполнены тарельчатой формы.

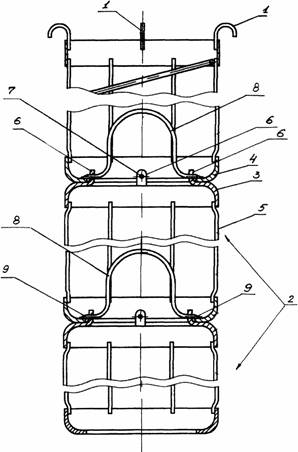

На рисунке 1изображен каркас фильтрующего рукава рукавного фильтра.

Фильтрующий рукав для рукавного фильтра включает секционный составной каркас, обтянутый фильтрующей тканью, и средство 1 для крепления рукавов к рукавной плите. Каждая секция 2 каркаса рукава состоит из торцевых колец 3 и 4, которые в приведенной схеме выполняются тарельчатой формы, и расположенной между ними и прикрепленной к ним центральной части 5. Центральная часть 5 каркаса рукава может быть выполнена в виде проволочного каркаса. При этом одно из торцевых колец снабжено, по меньшей мере, двумя диаметрально противоположными отогнутыми наружу вдоль оси секции выштамповками (или ушками) 6 с выполненными в них отверстиями 7. Пружинная скоба 8 с заостренными отогнутыми концами 9 заходит этими концами в отверстия 7 выштамповок (ушек) 6. Размеры торцевых колец 3 и 4 определяются таким образом, чтобы диаметр окружности, образованной наружными поверхностями отогнутых выштамповок 6 был меньше или равен диаметру отверстия торцевого кольца 4 соседней части каркаса, а центр отверстия 7 в отогнутой выштамповке 6 отстоит от плоскости торцевого кольца 3 на величину, равную сумме толщины материала смежного торцевого кольца 4 (кольца без выштамповок (ушек)) и половины диаметра проволоки пружинной скобы 8. Таким образом, достигается установка одного кольца в другом с плотным прилеганием и фиксацией. Одно из торцевых колец 3 каждой секции каркаса фильтрующего рукава для рукавного фильтра может быть снабжено четырьмя попарно противоположными отогнутыми вдоль своей оси выштамповками 6 для обеспечения упрощения стыковки без поворотов секций 2 каркаса на большие углы относительно друг друга.

Стыковка составных частей каркаса производится путем помещения отогнутых выштамповок 6 кольца одной секции 2 каркаса в отверстие кольца смежной секции 2 каркаса с последующей их фиксацией относительно друг друга путем ввода в отверстия 7 выштамповок 6 заостренных отогнутых концов 9 пружинной скобы 8. При этом торцевые кольца 3 и 4 смежных секций 2 каркасов плотно соединяются между собой. Пружинная скоба 8 исключает возможность самопроизвольной расстыковки составных секций 2 каркаса.

Расстыковка каркаса производится путем сжатия пружинной скобы 8. При этом заостренные отогнутые концы 9 пружинной скобы 8 выходят из отверстий 7 выштамповок 6.

Рисунок 1
