ИННОВАЦИИ БИЗНЕСУ

Результат выполнения технологической разработки.

В качестве основных составляющих формовочных смесей, в соответствии со старинной технологией, были выбраны речной кварцевый песок и природная красная глина, а вместо нетрадиционных материалов в качестве армирующей добавки асбест.

Данная технология является одним из способов получения художественных отливок, таких как кабинетная скульптура, колокола, подсвечники, мелкая пластика.

Путем послойного нанесения песчано-глинистой смеси на выплавляемую модель получаем форму, которую после выплавки модельной массы прокаливают при температуре 400-500 град в течение 3-5 часов. Прокалка форм проходит без засыпки опорным наполнителем. Бронзу заливаем в горячие формы.

После проведенных исследований были получены результаты:

1.Разработана методика и установлена зависимость необходимого количества воды для затворения глиняной смеси при различном процентном содержании глины.

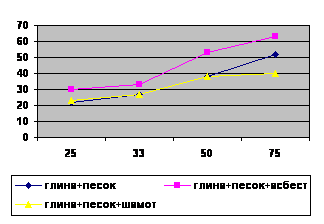

2.Определена прочность глиняных смесей с различными наполнителями (песок, асбест, шамот).

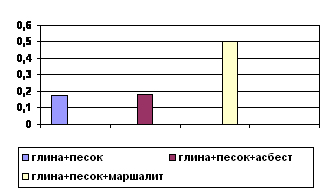

3.Определено линейное расширение глиняной смеси в температурном режиме прокаливания.

4.Получены пробные отливки из художественной бронзы литьем в многослойные глиняные формы, которые удовлетворяют требованиям, предъявляемым к качеству художественных отливок.

В результате проведения экспериментов по определению технологических параметров формовочной смеси было выявлено, что технология литья в многослойные глиняные формы имеет свои достоинства:

- формовочные материалы экологически безопасны;

- глиняные формы достаточно прочные для заливки металла без засыпки и практически не усаживаются при прокалке.
