Результат выполнения конструкторской разработки.

Устройство содержит скважинный прибор и наземный пульт управления. Скважинный прибор состоит из электромагнитного импульсного источника и шламонакопителя, объединенных с образованием активирующей камеры. Устройство обеспечивает эффективную очистку фильтров водозаборных скважин за счет одновременного импульсного и вибрационного воздействия на фильтр скважины. Позволяет в широких пределах варьировать энергию импульса воздействия без извлечения устройства из скважины

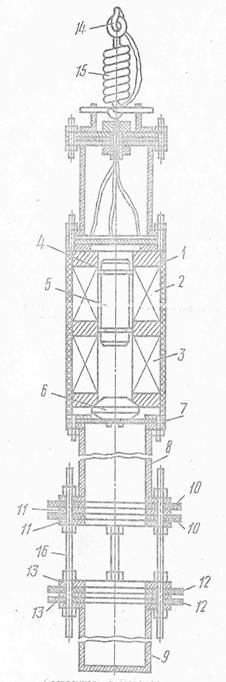

Устройство для обработки скважин со­стоит из цилиндрического корпуса 1, выполненного из магнитного материала, внутри которого находятся катушки 2, 3, направляющая 4 и ударник 5, имеющий возможность совершать поступательное движение. Удар­ник 5 периодически взаимодействует с на­ковальней 6, которая жестко соединена с крышкой 7 и установлена между корпусом 1 и узлом согласования 16 с возможностью осевого перемещения. Узел согласования 16 состоит из двух камер - верхней 8 и нижней 9, укрепленных с зазором и при­крепленных к ним дисками 10, 11, 12, 13, часть из которых выполнена в виде манжеты из эластичного материала. Камера 9 - шламонакопитель, предназначена для сбора шлама и других кольматирующих частиц, выбитых в ходе работы устройства.

Устройство подвешивается на каротажном кабеле или тросе и питающем кабе­ле 14, через который осуществляется питание катушек 2, 3 с помощью упругого элемента 15. Силовозбудитель может быть другого типа: гидравлический, пневматический и др.

Устройство для обработки фильтров скважин работает следующим образом.

На катушки 2, 3 поочередно подаются импульсы напряжения. Под действием электромагнитной силы якорь 5 совершает воз­вратно-поступательное движение, при этом сила реакции воздействует на корпус устройства, который также совершает возвратно-поступательное движение, причем, если частота колебаний якоря совпадает с собственной частотой колебательного звена (упругий элемент подвески - устройство), 5 наступает резонанс и тем самым обеспечи­вается вибрационная обработка фильтра скважины. Якорь 5, в свою очередь, при движении вниз ударяет о наковальню 4, которая передает полученный импульс узлу согласования 15, Узел согласования образу­ет с помощью манжет 10, 11, 12, 13, актив­ный зазор, направляя действие импульса на фильтр скважины, при этом кольматант разрушается. По завершении удара наковальня 15 возвращается в исходное положение, при этом в активном зазоре создается разрежение, и частицы кольматанта затягиваются в шламонакопатель 9.

Таким образом, одновременное им­пульсное и вибрационное воздействие на фильтр скважины значительно повышает эффективность обработки. В отличие от ус­тройств типа импульсных или пневмо-взрывных, в предложенном устройстве регулирование энергии импульса может варьироваться в широких пределах без извлечения устройства из скважины.
