Результат выполнения технологической разработки.

Рукавный фильтр включает корпус, соединенный снизу с бункером и разделенный рукавной плитой на камеры чистого и грязного газа. Вертикальные фильтрующие рукава, закреплены открытыми концами в отверстиях упомянутой рукавной плиты. Имеется система импульсной регенерации, продувочные трубы которой установлены в камере чистого газа и обращены своими отверстиями в сторону открытых концов фильтрующих рукавов. Подводящий газоход направляет грязный газ к камере грязного газа, причем этот подводящий газоход имеет общую с камерой грязного газа стенку и нижним концом соединен с бункером. Фильтр снабжен жалюзийной решеткой. Нижний конец стенки, являющейся общей для подводящего газохода и камеры грязного газа, расположен выше заглушенных концов рукавов, а верхний конец жалюзийной решетки совпадает с этим концом упомянутой стенки.

Кроме того, в частных случаях реализации изобретения:

- жалюзийная решетка закреплена своим верхним краем к упомянутому корпусу фильтра шарнирно;

- нижний край жалюзийной решетки свисает свободно или оперт на часть корпуса фильтра;

- упомянутый газоход нижним концом соединен с бункером посредством патрубка;

- пластины жалюзийной решетки установлены с возможностью их поворота вокруг горизонтальных осей.

Указанные признаки являются существенными и взаимосвязаны между собой с образованием устойчивой совокупности существенных признаков, достаточной для получения требуемого технического результата.

Возможность осуществления изобретения, охарактеризованного приведенной выше совокупностью признаков, а также возможность реализации назначения изобретения может быть подтверждена описанием возможной конструкции устройства, выполненной в соответствии с изобретением, сущность которой поясняется графическими материалами.

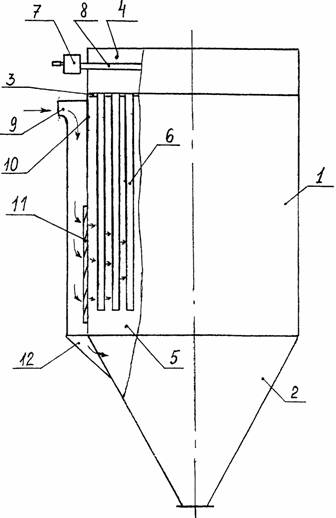

На чертеже изображен предлагаемый рукавный фильтр. Он содержит:

- корпус 1, соединенный снизу с бункером 2 и разделенный рукавной плитой 3 на камеру 4 чистого и камеру 5 грязного газа;

- вертикальные фильтрующие рукава 6, закрепленные открытыми концами в отверстиях рукавной плиты 3;

- систему импульсной регенерации 7, продувочные трубы 8 которой установлены в камере 4 чистого газа и обращены своими отверстиями (не показано) в сторону открытых концов рукавов 6;

- подводящий газоход 9, имеющий с камерой грязного газа общую стенку 10, которая в нижней своей части выполнена в виде жалюзийной решетки 11.

Нижний конец газохода 9 соединен с помощью подводящего патрубка 12 с бункером 2 фильтра.

Пластины жалюзийной решетки 11 в поперечном сечении установлены под углом к вертикальной плоскости таким образом, чтобы относительно крупные частицы запыленного газа, проходя мимо жалюзийной решетки 11 сверху вниз, отбрасывались на противоположную сторону подводящего газохода 9 и далее уносились в бункер 2. Кроме того, возможно регулирование углов наклона пластин жалюзийной решетки 11 в зависимости от состава очищаемого газа, что также способствует повышению эффективности работы фильтра.

Фильтр работает следующим образом.

Дымовые запыленные газы, поступающие в фильтр, например, из электролизных ванн производства алюминия после реактора и несущие в себе остатки фтористого водорода, пыль и глинозем проходят по газоходу 9 сверху вниз. Часть газового потока проходит через жалюзийную решетку 11 в межрукавное пространство по всей высоте рукавов 6, а часть газа с пылью и глиноземом поступает через патрубок 12 в бункер 2 и подходит снизу к рукавам 6. Далее обе части газа, проходя через рукава 6, выходят из фильтра через открытые концы рукавов 6, камеру 4 чистого газа и выпускной патрубок (не показан). На слое глинозема, осевшем на рукавах 6, происходит окончательная адсорбция фтористого водорода. Т.к. газоход 9 совместно с жалюзийной решеткой 11 представляет собой жалюзийный пылеуловитель, то в нем происходит улавливание части глинозема, особенно грубых его фракций с диаметром частиц от 15 мкм и более. Уловленная пыль выводится с частью газового потока в бункер 2. Благодаря тому, что часть газа отсасывается из нижнего конца жалюзийного пылеуловителя, существенно возрастает степень пылеулавливания последнего и уменьшается запыленность проходящего через рукава 6 газа. Это обеспечивает снижение гидравлического сопротивления фильтра, увеличение длительности цикла фильтрации, снижение частоты регенерирующих импульсов, что в конечном итоге приводит к увеличению срока службы рукавов и повышению надежности работы фильтра, срока его службы, эффективности очистки запыленных газов, в том числе от фтористого водорода.

Настоящее изобретение промышленно применимо, так как для его изготовления не требуется специальной оснастки и новой технологии.
