Результат выполнения научно-исследовательской работы.

Такой расчет является составной частью процедуры отстройки критических частот вращения роторных систем от диапазона рабочих частот на этапе конструирования двигателя.

Определение критических частот вращения роторных систем при помощи вычислительных комплексов, основанных на методе конечных элементов (ansys,nastranи др.), связано с большими трудностями расчета вращающихся упругих тел. В частности, комплексansysвообще не содержит опций расчета критических частот вращения роторов. Если рассматривается роторная система, состоящая из нескольких роторов сложной конфигурации, то расчет на основе данных комплексов с полным анализом смещений всех узлов конечно-элементной модели является невозможным из-за недостаточных ресурсов компьютера. Предлагаемая технология позволяет производить расчеты на основе вычислительного комплексаansysпараметров вибраций любых роторных систем при ограниченных возможностях компьютера. При исследовании совместных колебаний системы связанных роторов и корпуса двигателя используется модульный принцип, согласно которому вначале рассматриваются колебания каждого ротора системы отдельно и определяются его модальные параметры колебаний. На втором этапе определяются искомые критические частоты вращения из условий действия межроторных связей. Для расчетов созданы компьютерные программы, записанные на языкеapdl, который является составной частью вычислительного комплексаansys.

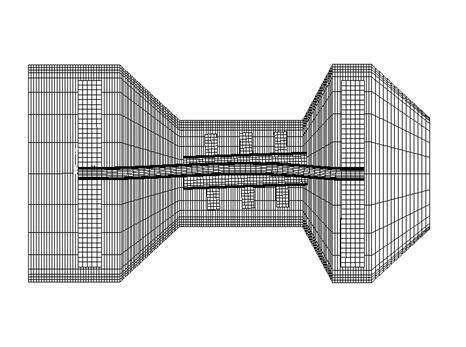

Рис.1- Третья форма колебаний системы двух связанных роторов и корпуса
