Результат выполнения конструкторской разработки.

Контактный Пароводяной Нагреватель (КПВН) является разновидностью пароутилизатора. Он представляет собой смесительный теплообменник погружного типа.

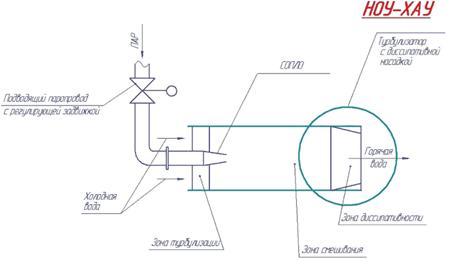

Рис1. Корпус с камерой смешения

Устройство и принцип действия

Установка состоит из подводящего паропровода с регулирующей задвижкой. Паропровод подсоединен к корпусу, в котором находится сужающееся сопло и камера смешения воды и пара. Агрегат установлен в накопительном баке на определенной отметке относительно уровня воды. Пар из паропровода через сопло поступает в камеру смешения, куда в свою очередь через кольцевой зазор между конфузором камеры смешения и стенками сопла за счет разряжения создаваемого на срезе сопла инжектируется поток воды. Далее в камере смешения происходит перемешивание потока, дальнейшая конденсация пара и выравнивание поля температур.

В конструкции камеры смешивания предусмотрен турбулизатор и диссипативная насадка, что обеспечивает полную конденсацию пара в потоке воды и исключает барботаж в накопительном баке.

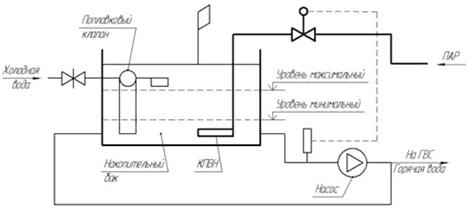

Рис 2. Типовая схема подключения КПВН

КПВН используется для:

- нагрева водных растворов в технологических аппаратах (установках);

- нагрева воды в баках-накопителях систем ГВС;

- нагрева воды в душевых санпропускников;

- нагрева сетевой воды в автономных отопительных системах;

- подготовки воды для моек железнодорожного и автотранспорта.

Преимущества КПВН:

1. Не требует текущего обслуживания и капитального ремонта в течении 15 лет.
2. Для снижения давления в паропроводе допустима установка диафрагмы вместо дорогостоящих регуляторов, т.к. выход пара в КПВН происходит в свободную среду.
3. В отличии от магистральных установок, возможность использования пара с низким давлением - от 0,4ати.
4. Тепловая мощность модели КПВН - 1,5 - 1.500.000 ккал/час.
