Частное техническое решение, имеющее самостоятельное значение.

Разработка относится к области сельского хозяйства, в частности к подборщикам сельскохозяйственных стебельных культур, и может быть использовано для подбора длинностебельных культур из лент, подбора валков зерновых и зернобобовых культур, сена, соломы и других кормов.

Целью разработки является сокращение потерь при подборе и повышение надежности работы подборщика.

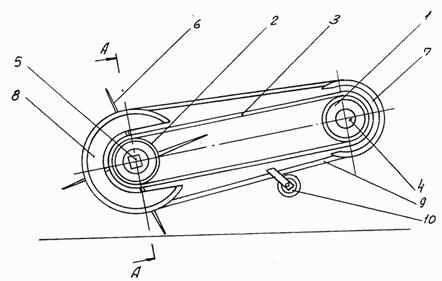

Рис. 1 Общий вид подборщика стеблей

Подборщик (Рис. 1) включает ленточный транспортер, содержащий ведущий барабан 1 и ведомый шкив 2, охваченные бесконечной лентой 3 и установленные на валах 4 и 5. Секции подбирающих пальцев 6 установлены на валу 5 в промежутках между секциями ведомого шкива. Ведущий барабан 1 жестко закреплен на валу 4, а ведомый шкив 2 имеет возможность вращения относительно вала 5. Привод вала 5 осуществляется от вала 4 ведущего барабана с помощью клиноременной передачи, состоящей из ведущего и ведомого шкивов 7 и 8, охваченных ремнем 9, требуемое натяжение которого обеспечивается натяжным роликом 10, закрепленным на боковине подборщика. Каждая секция ведомого шкива 2 установлена в подшипниках 11 и зафиксирована пружинными стопорными кольцами 12 от осевого смещения. Подшипники 11 установлены на опорной втулке 13 и также зафиксированы стопорными кольцами 14. В промежутках между секциями ведомого шкива 2 на валу 5 установлены секции подбирающих пальцев 6, примыкающие торцами к торцам втулок 13. Вал 5 выполнен из трубы, сечению которой соответствует форма и размеры отверстий в опорных втулках 13 и ступицах секций подбирающих пальцев 6, что обеспечивает надежность фиксации пальцев и втулок в радиальном направлении и предотвращает их относительное проскальзывание. Торцевые участки вала 5 снабжены цилиндрическими опорами 15, на одной из которых установлены ведомый шкив 8 и опорный подшипник 16 в корпусе 17, закрепленном на боковине 18 рамы подборщика. На опоре противоположного конца вала 5 (не показана) размещена стопорная гайка, фиксирующая секции подбирающих пальцев 6 и втулки 13 от смещения в осевом направлении.

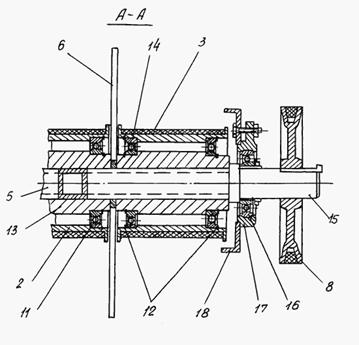

Рис. 2 Разрез по оси вращения ведомого шкива

Подборщик работает следующим образом. При движении трактора или комбайна вдоль валка или ленты стеблей пальцы 6, вращаясь, сгребают отслоившиеся стебли к общей массе валка или ленты. По мере дальнейшего поворота пальцы 6 встречаются с общей массой стеблей и подают ее на ленточный транспортер. Захваченные пальцами 6 стебли начинают контактировать с лентой 3 еще до прихода пальцев 6 в вертикальное верхнее положение, что способствует подъему стеблей на транспортер. Высота подъема подбираемой массы уменьшена за счет совмещения осей вращения пальцев 6 и ведомого шкива 2. После прихода пальцев 6 в вертикальное верхнее положение начинается освобождение их от стеблей и уход в верхнюю ветвь ленточного транспортера. Лента 3 при этом совершает поступательное движение, а пальцы 6 продолжают вращаться. Поток подобранных стеблей направляется лентой 3 к последующим рабочим органам уборочной машины.
