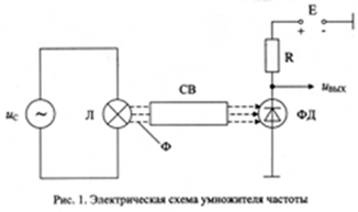

Электрическая схема удвоителя частоты изображена на рис1. Принцип действия прибора заключается в следующем. Малоинерционная лампочка накаливания Л двадцативольтовой серии подключена к источнику синусоидального напряженияucи используется в качестве источника излучаемого ею светового потока Ф, который, пройдя по световоду СВ, достигает светочувствительной поверхности кремниевого фотодиода ФД типа 1690В. Последний через резисторrподключен к стабилизированному источнику постоянного тока Е. В результате под действием потока Ф на резистореrсоздается переменное напряжениеuвых синусоидальной формы с удвоенной частотой. Это обусловлено тем, что тепло, выделяемое нитью накала лампочки Л, пропорционально квадрату приложенного к ней напряженияuc. Следовательно, по такому же закону будет изменяться световой поток Ф и создаваемое им напряжениеuвых, амплитуда которого существенно уменьшается с ростом частоты. Поэтому умножитель целесообразно использовать льшь в диапазоне крайне низких частот.
