Данный материал является результатом научно-исследовательских работ авторов.

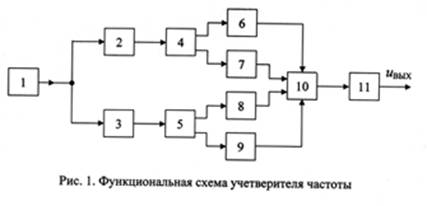

Функциональная схема умножителя частоты изображена на рис1. Принцип действия прибора заключается в следующем.

Источник 1 создает на своем выходе сигнал, который изменяется во времени по синусоидальному закону и воздействует одновременно на фазовращатели 2 и 3. Первый из них сдвигает электрические колебания по фазе на угол (+45 ⁰), а второй - на угол в (-45 ⁰).

Выходные сигналы фазовращателей подаются на входы парафазных усилителей 4 и 5, каждый из которых вырабатывает по два напряжения, равных по величине, но противоположных по фазе. Эти напряжения при дальнейшей их обработке поступают на входы резистивно-диодных однополупериодных выпрямителей 6-9, пропускающих через себя только положительные полуволны токов. Последние суммируются в блоке 10, формируя при своем сложении сигнал, имеющий в его составе постоянную составляющую и гармоники с частотами 4wc, 8wc, 12wc, 16wcи т.д. (wc- частота исходного сигнала). Фильтром 11 выделяется гармоника с частотой 4wc, используемая в умножителе частоты в качестве выходного напряженияuвых
