Номер 79-086-05 |
|
Наименование проекта Учетвертитель частоты с малым уровнем помеховых составляющих |
|
Назначение Преобразование радиосигналов |
|
Рекомендуемая область применения Радиосвязь |
|

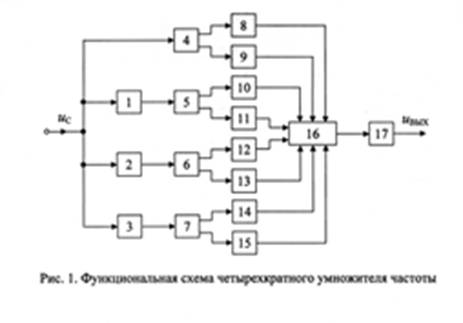

Описание Данный материал является результатом научно-исследовательских работ авторов. Функциональная схема умножителя частоты изображена на рис1. Принцип действия прибора заключается в следующем. Умножаемый по частоте сигналucвоздействует на парофазный усилитель 4 непосредственно, а на такие же усилители 5-7 через соответствующие фазовращатели 1-3, первый из них осуществляет сдвиг колебаний по фазе на (+45 0), второй - на (-45 0) и третий - на (+90 0). Каждый из усилителей 4-7 вырабатывает по два противофазных синусоидальных сигнала одинаковой амплитуды, подавляемых соответственно на однополупериодные выпрямители резистивно-диодного типа 8-15, из которых выпрямители 8,9, 14, 15 пропускают положительные полуволны токов, а остальные (10-13) - отрицательные. Суммирование полуволн обеих полярностей осуществляется в блоке 16, в результате чего формируется сигнал, состоящий из гармоник с частотами 4wc, 12wc, 20wcи т.д. (wc- частота исходного сигнала). Выделяемая фильтром 17 гармоника с частотой 4wcв дальнейшем используется в качестве выходного напряжения умножителяuвых
|
|
Преимущества перед известными аналогами Снижение мешающего действия собственных помех |
|
Стадия освоения Работа учетверителя частоты проверена в лабораторных условиях ВГТУ |
|
Результаты испытаний Соответствует технической характеристике устройства |
|
Технико-экономический эффект Уменьшение числа помеховых составляющий в 4 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 17.12.2005 |
