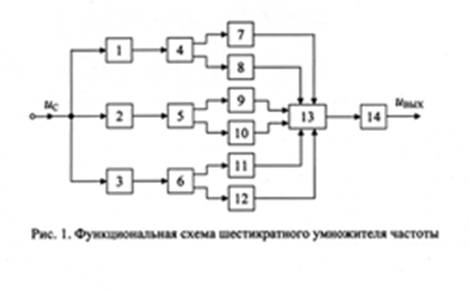

Функциональная схема умножителя частоты изображена на рис1. Принцип действия умножителя состоит в следующем.

Гармонический сигналuc, подлежащий умножению по частоте, воздействует на три фазосдвигающие цепи (ФСЦ) 1-3, первая из которых осуществляет фазовый сдвиг колебаний на (+30 ⁰), вторая - на (-30 ⁰) и третья - на (+90 ⁰). Далее полученные с помощью ФСЦ сигналы поступают на входы парафазных усилителей 4-6, к выходам которых подключены резистивно-диодные преобразующие звенья 7-12. Последние благодаря определенному в них включению нелинейных элементов обеспечивают прохождение лишь для положительных полуволн тока, суммирование которых происходит в блоке 13. Получаемое при этом напряжение содержит постоянную составляющую и гармоники с частотами 6wc, 12wc, 18wcи т.д. (wc- частота сигналаuc). Выделяемая фильтром 14 гармоника с частотой 6wcиспользуется в дальнейшем в качестве выходного напряжения умножителяuвых.

Рассмотренный шестикратный умножитель частоты может найти применение в радиопередающих и других электронных устройствах.
