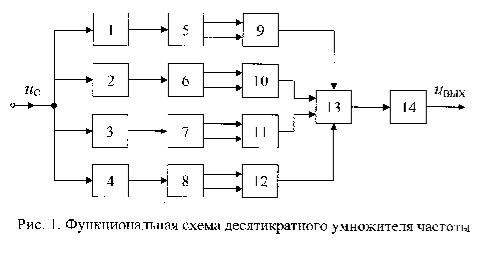

Функциональная схема умножителя частоты изображена на рис1. Работа устройства происходит следующим образом.

Умножаемый по частоте гармонический сигналucодновременно воздействует на четыре фазовращателя 1-4, обеспечивающих поворот фазы колебаний соответственно на (+30 ⁰), (+60 ⁰), (-30 ⁰) и (-60 ⁰). Полученные таким образом напряжения поступают на входы четырех парафазных усилителей 5-8, выходные сигналы которых подаются на двухполупериодные выпрямители резистивно-диодного типа 9-12. Последние вырабатывают сигналы, пропорциональные по величине модулю воздействующего на них синусоидального напряжения, причем сигналы на выходах выпрямителей 9,10 состоят из полуволн положительной полярности, а на выходах выпрямителей 11,12 из полуволн отрицательной полярности. Суммирование всех полуволн происходит в блоке 13. В результате создается сигнал, состоящий из гармоник с частотами 2wc, 10wc, 14wc, 22wcи т.д. (wc- круговая частота входного напряженияuc). Гармоническая составляющая с частотой 10wcвыделяется фильтром 14 и в дальнейшем используется в качестве выходного сигнала рассмотренного умножителяuвых.
