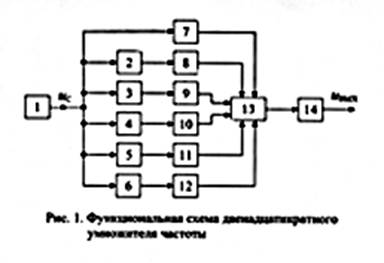

Функциональная схема умножителя частоты изображена на рис1., где приняты следующие обозначения: 1 - источник гармонического сигналаuc; 2-6 - фазосдвигающие цепи, обеспечивающие сдвиг электрических колебаний соответственно на +30 ⁰, -30 ⁰, +60 ⁰, -60 ⁰ и +90 ⁰; 7-12 - двухполупериодные выпрямители, используемые в умножителе в качестве формирователей модулей синосоидальных напряжений; 13 - суммирующее устройство; 14 - фильтр;u_вых-выходное напряжение умножителя частоты.

Снимаемые с выхода источника 1 сигналu _cвоздействует на выпрямитель 7 непосредственно, а на остальные выпрямительные схемы (8-12) соответственно через фазовращатели 2-6. Блоки 7-12 пропускают только положительные токи, причем без искажения их формы, поскольку эти токи не походят через нелинейные элементы выпрямителей и, следоваельно, не зависят от вида их вольт-амперных характеристик.

Суммирование выходных напряжений выпрямителей происходит в блоке 13, в результате чего формируется сигнал, в состав которого входят гармоники с частотами 12wc, 24wc, 36wcи т.д., гдеwc- круговая частота напряженияuc. Первая из указанных гармоник является основной, она выделяется фильтром 14 и используется в качестве выходного напряженияu_вых.
