Данный материал является результатом научно-исследовательских работ авторов.

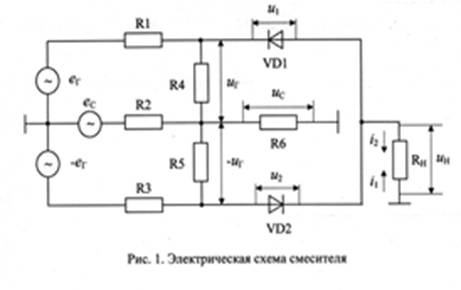

Принципиальная электрическая схема смесителя приведена на рис1. В ней резисторы постоянного сопротивленияr1-r6 образуют три делителя напряжений: первый из них состоит из резисторовr1,r4,r6; второй - изr2,r6; третий - изr3,r5,r6. Резисторr_ниспользуется в качестве нагрузочного. Вырабатываемый источником сигнала и гетеродином ЭДС е _с,e _r,u-e _rсоздают на резисторахr4,r5,r6 соответственно напряженияu _r, -u _r,u _c, вследствие чего к полупроводниковым диодамvД1 иvД2 будут приложены напряженияu₁=u _c+u _r,u₁=u _c-u _r,создавая при этом токиi₁иi_2.Первый из них протекает через диодvД1 и резисторыr4,r6,r_н,а второй - черезvД2,r_н,r6,r5. Направления тока указаны стрелками. Эти токи на резистореr_нсоздают выходное напряжениеuн. В частном спектреuн отсутствуют частотыwc, 2wc, 3wc,…, а также 2wr, 4wr, 6wrи т.д., что существенно повышает внутреннюю помехоустойчивость смесителя; здесьwc,wr- круговые частоты сигнального и гетеродинного напряжений.

Отсутствие в смесителе частно -зависимых элементов типа трансформаторов существенно расширяет полосу пропускания и уменьшает габариты преобразователя частоты, что позволяет изготовить его в интегральном исполнении.
