Номер 79-077-05 |
|
Наименование проекта Измерительный комплекс для бесконтактного контроля параметров вращения |
|
Назначение Измерение угловых колебаний роторных узлов электродвигателей |
|
Рекомендуемая область применения Измерительная техника (контроль параметров врещения валов электрических машин) |
|

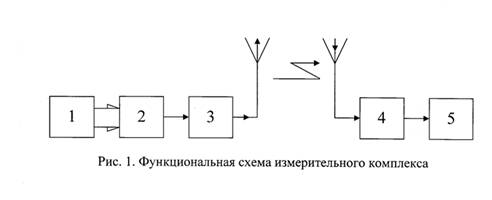

Описание Данный материал является результатом научно-исследовательской работы автора. Функциональная схема измерительного комплекса представлена на рис.1. Его принцип действия состоит в следующем. На валу исследуемой электрической машины 1 установлен датчик угловых качаний 2 фотоэлектрического типа. Электрический сигнал, получаемый на выходе этого датчика, воздействует на вход радиопередающего устройства 3 и модулирует по частоте. Блоки 2 и 3 совместно образуют бесконтактный датчик параметров вращения. Модулированные высокочастотные колебания, несущие информацию о неравномерности вращения вала, излучаются передающей антенной и принимаются антенной измерительного приемника 4 стационарного типа, выполненного по супергетеродинной схеме. На выходе демодулятора приемника выделяются низкочастотные сигналы, характеризующие неравномерность вращения вала двигателя 1. После соответствующего усиления эти сигналы затем передаются на индикаторное и реагирующее устройство 5 (стрелочный прибор, электронный или шлейфовый осциллограф) Разработанный измерительный комплекс позволяет устранить на валу испытуемого двигателя тормозной момент, создаваемый щеточные аппаратом токосъемного устройства, и тем самым облегчить проведение самих измерений.
|
|
Преимущества перед известными аналогами Повышение пороговой чувствительности и уменьшение погрешностей измерения |
|
Стадия освоения Работа прибора проверена в лабораторных условиях ВГТУ |
|
Результаты испытаний Соответствует технической характеристике измерительного комплекса |
|
Технико-экономический эффект Улучшение пороговой чувствительности в 5-8 раз, увеличение точности измерения в трое |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 16.12.2005 |
