Данный материал является результатом научно - исследовательской работы авторов.

Устройство для приема стартстопных сообщений (см. рис. 1) содержит последовательно соединенные приемник 1, первый полосовой фильтр 2, первый амплитудный детектор 3, первый нелинейный элемент 4, вычитающее устройство 5, прерыватель 6, согласованный фильтр 7, решающее устройство 8, формирователь импульсов 9, генератор ПСП 10 и инвертор 11, последовательно соединенные второй полосовой фильтр 12, вход которого подключен к выходу приемника 1, второй амплитудный детектор 13 и второй нелинейный элемент 14, выход которого соединен со вторым входом вычитающего устройства 5, последовательно соединенные первую линию задержки 15, первый ключ 16, пер­вый демодулятор 17 ФРМ сигналов и схему 18 ИЛИ, причем входы первой 15 и второй 19 линий задержки соединены соответственно с выходами второго 12 и первого 2 полосовых фильтров, выход решающего устройства 8 подключен ко второму входу генератора 10 ПСП, выход которого подключен к управляющим входам первого ключа 16 и первого демодулятора 17 ФРМ сигналов, выход ин­вертора 11 соединен с управляющими входами второго ключа 20 и второго демодулятора 21 ФРМ сигналов, тактовые входы блоков 17 и 21 подключены к выходу формирователя 9 импульсов, второй выход которого соединен с вторым входом прерывателя 6.

Устройство работает следующим образом. После общей фильтрации в приемнике 1 сигнал поступает на частотный дискриминатор, состоящий из блоков 2-5, 12 - 14 и содержащий одинаковые нелинейные элементы 4 и 14, который создает на своем выходе двуполярный сигнал, элементы которого при отсутствии помех точно соответствуют символам 0 и 1 ПСП, сформированной на передающей стороне. После его согласованной фильтрации в фильтре 7 на выходе последнего в момент окончания ПСП формируется сигнал высокого уровня, а в решающем устройстве 8 оптимальным образом определяется вре­менное положение его максимума , и в этот момент времени на выходе формируется короткий импульс. Относительно него в формирователе 9 импульсов на первом выходе с задержкой на время Т создаютсяn+ 2 коротких тактовых импульсов и импульс длительности (n+2)Т, запрещающий через прерыватель 6 поступление сигнала на следующие за ним блоки. Блоки 15-21 предназначены для демодуляции символов сообщения, передаваемых на двух несущих частотах. Сигнал первой несущей частоты после задержки на время, равноеst, в блоке 19 поступает через ключ 20, который открывается в момент времени, соответствующий нулевым элементам ПСП, на вход демодулятора 21 ФРМ сигналов, в котором осуществляется демодуляция сигналов с фазоразностной манипуляцией на этой частоте. Аналогичным образом осуществляется демодуляция сигналов на второй несущей частоте. Полученные на выходах блоков 17 и 21 символы объединяются в одноэлементарное сообщение в схеме 18 ИЛИ.

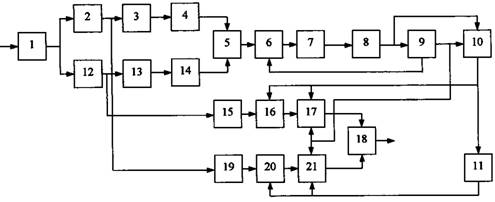

Рис. 1
