Результат выполнения конструкторской разработки.

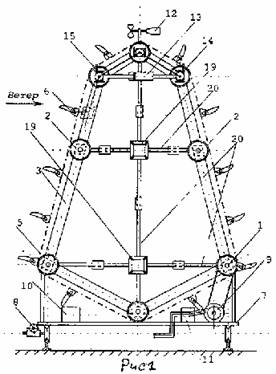

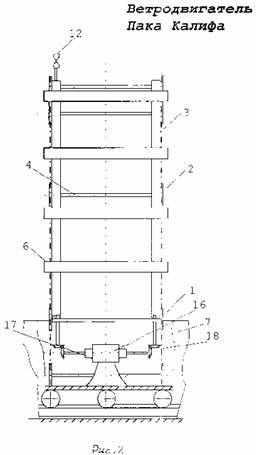

На рис.1 - общий вид ветродвигателя; на рис.2 - вид сбоку на рис.1.

Ветродвигатель содержит два гибких при­вода, каждый из которых включает ведущую 1 и ведомые 2 элементы, например звездочки, раз­мещенные на каркасе, выполненном в виде двух плоских ферм 3, параллельно установленных и соединенных между собой осями-стяжками 4 и состоящих из шарнирно закрепленных звеньев, и охватывающие ведущие 1 и ведомые 2 эле­менты два тяговых органа 5, на которых шар­нирно закреплены лопасти 6. Каркас установлен на основании 7, перемещающемся по круговым рельсам и снабженном исполнительным меха­низмом 8.

Кроме того, ведущие 1 элементы связаны с генератором 9 ременной передачей.

На основании 7 установлен блок 10 авто­матического управления, датчик 11 контроля выходной мощности генератора 9. В верхней части каркаса установлен датчик 12 скорости и направления потока и механизм изменения угла атаки, содержащий шарнирные звенья 13 с ус­тановленными в них ползунами 14 и стопорами 15 для них, причем одно шарнирное звено 13 выполнено с регулируемой длиной. Блок 10 свя­зан с датчиками 11 и 12 исполнительным меха­низмом 8 и шарнирным звеном 13 с регулируе­мой длиной.

Механизм установки рабочих ветвей тяго­вых органов по направлению полной аэродина­мической силы включает электродвигатель 16, редуктор 17, две конические передачи 18, рас­пределительный механизм, содержащий две взаимно перпендикулярные конические пары 19 и установочные винты 20 с гайками, располо­женные на осях конических пар.
