Результат выполнения конструкторской разработки.

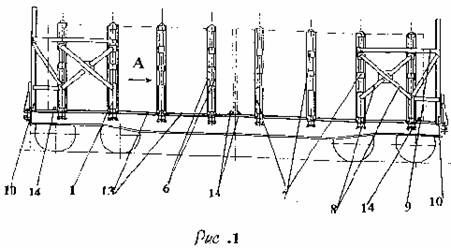

Рис.1 - общий вид устройства, установленного на платформе.

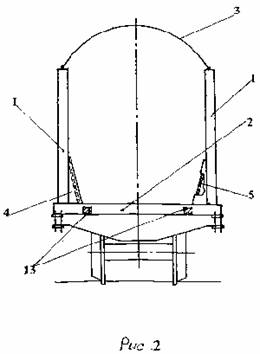

Рис.2 - вид по стрелке А на рис.1.

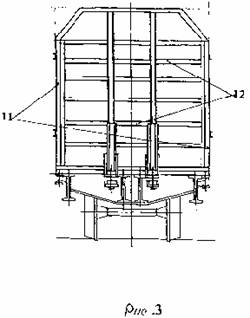

Рис.3 - вид сбоку на рис.1.

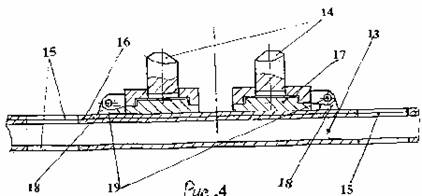

Рис.4 - фитинговые головки, расположение их на несущей раме относительно центральной поперечной оси.

Устройство для крепления длинномерных материалов и контейнеров на платформе содержит съемные секции с элементами крепления к платформе, установленные поперек платформы, в виде двух стоечных конструкций с вертикальными стойками 1 (рис.1), расположенными вдоль боковых сторон платформы, основанием 2 (рис.2), гибкой связью 3 для фиксации груза, ребрами жесткости 4 вертикальных стоек 1 и основания 2 в виде косынок и опорными пластинами 5 между ребрами жесткости 4 и основанием 2. Каждая вертикальная стойка 1 стоечной конструкции образована двумя швеллерами 6, расположенными полками наружу на расстоянии, равном ширине основания 2, соединенными между собой планками 7. Крайние съемные секции состоят из двух стоечных конструкций, соединенных между собой жесткими связями (рис.1) в виде крестовины 8 и горизонтальной стяжки 9, закрепленных на планках 7, и снабжены опорными щитами 10 (рис.1) в виде каркаса 11 с решетчатой обшивкой 12 (рис.3) или сплошной обшивкой (на рис. не показано). Устройство дополнительно содержит несущую раму для установки и крепления контейнеров, образованную продольными балками 13, размещенными между основаниями 2 стоечных конструкций, ниже уровня их опорных поверхностей и жестко закрепленными на основаниях 2. На продольных балках 13 несущей рамы шарнирно установлены фитинговые головки 14 и выполнены отверстия 15 для размещения фитинговых головок 14 в их нерабочем положении. Фитинговые головки 14 содержат опорную плиту 16, основание 17, кронштейн 18 и ось 19 шарнирного устройства. Фитинговые головки 14 на несущей раме размещены симметрично относительно центральной поперечной и продольной осей и ориентированы вдоль продольной оси. Фитинговые головки 14 смонтированы попарно с двух сторон от центральной поперечной оси на противоположных боковых сторонах несущей рамы, а у торцов несущей рамы смонтированы одинарные фитинговые головки 14.
