Результат выполнения конструкторской разработки.

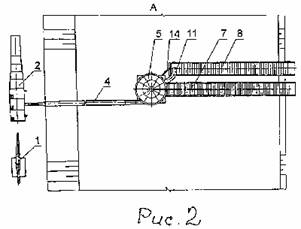

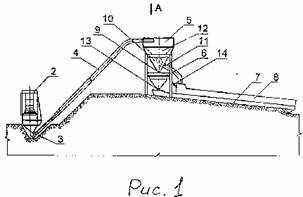

На рис.1 - общий вид промывочного прибора; на рис.2 - вид А на рис .1.

Промывочный прибор включает гидромонитор 1, гидровашгерд 2, гидроэлеватор 3, напорный пульповод 4, конический гидрогрохот 5, сгуститель 6, шлюзы мелкого наполнения 7, шлюзы глубокого наполнения 8. Конический гидрогрохот 5 имеет выходной патрубок 9 подрешетного отсека 10 и выходной патрубок 11 надрешетного отсека 12. Сгуститель 6 имеет выходной элемент 13 и сливную трубу 14.

Промывочный прибор работает следующим образом.

Из россыпи пески подаются бульдозером на гидровашгерд 2 и размываются гидромо­нитором 1. Надрешетные фракции сбрасываются струей гидромонитора 1 в отвал, а более мелкие фракции проходят через отверстия размером 60-100 мм решета гидровашгерда 2 и подаются в виде гидросмеси гидроэлеватором 3 по напорному пульповоду 4 на конический гидрогрохот 5. Надрешетный продукт конического гидрогрохота 5 крупнее 5 мм из надрешетного отсека через выходной патрубок 11 поступает на шлюзы глубокого наполнения 8, а подрешетный продукт менее 5 мм из подрешетного отсека 10 через выходной патрубок 9 поступает на сгуститель 6. Сгущенный продукт сгустителя 6 через выходной элемент поступает на шлюзы мелкого наполнения 7, а избыточная вода через сливную трубу 14 направляется на шлюзы глубокого наполнения 8 и разбавляет обезвоженный надрешетный продукт до необходимой консистенции. Хвосты шлюзов глубокого наполнения 8 и шлюзов мелкого наполнения 7 самотеком поступают в отвал.

Преимущество предлагаемой конструкции промывочного прибора состоит в том, что за счет применения конического гидрогрохота для разделения песков по крупности и сгустителя для подрешетного продукта, обеспечивается раздельное обогащение крупной и мелкой фракций песков в оптимальных режимах, что позволяет более полно извлекать золото как крупных, так и мелких классов. Промывочный прибор не имеет движущихся частей, для разделения песков не требуются дополнительные энергетические затраты.
