Результат выполнения технологической разработки.

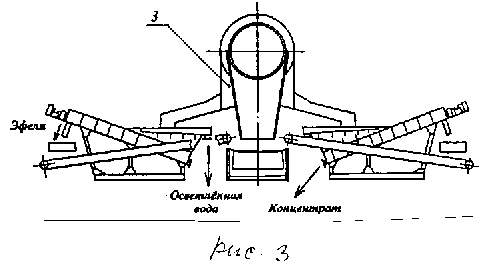

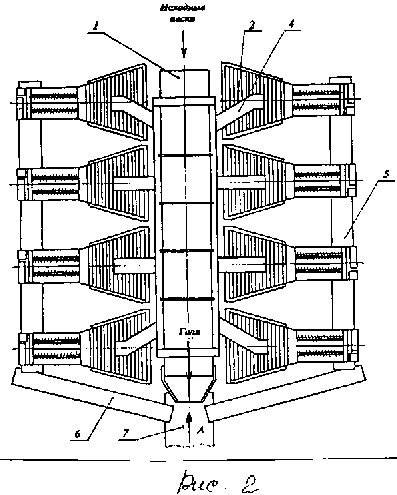

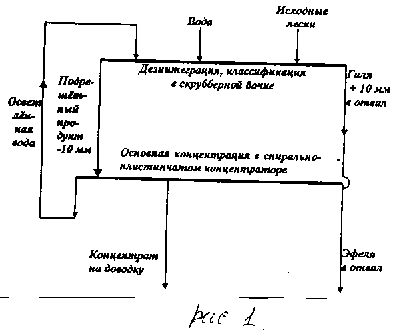

На рис.1 изображена технологическая схема дражного способа обогащения песков техногенных и целиковых россыпных месторождений золота с большим содержанием мелких и тонких классов золота; на рис.2 - общий вид обогатительной установки; на рис.3 - вид по стрелке А на рис.2.

Обогатительная установка для дражного способа обогащения песков техногенных и целиковых россыпных месторождений золота с большим содержанием мелких и тонких классов золота включает дражную бочку 1, спирально-пластинчатые концентраторы 2, пульпораспределитель 3 с пульповодами 4, бортовые конвейеры 5, поперечные конвей­еры 6, стакер 7.

Обогащение песков производится следующим образом.

Исходные пески с водой подаются в дражную бочку, где происходит их дезинтег­рация и классификация. Надрешетный продукт (галя) поступает на стакер 7 и далее в отвал. Подрешетный продукт (пульпа), содержащий ценный компонент, собирается в пульпораспределителе 3 и по пульповодам 4 поступает в обогатительные агрегаты - спирально-пластинчатые концентраторы 2. В спирально-пластинчатых концентраторах 2 происходит процесс улавливания ценного компонента (золота), включая его мелкие и тонкие классы. Обезвоженные хвосты обога­щения (эфеля) непрерывно выводятся из спирально-пластинчатых концентраторов 2 на бортовые конвейеры 5, поперечные конвейеры 6, стакер 7 и далее в отвал.

Спирально-пластинчатый концентратор 2 может работать несколько дней без остановки. Концентрат, содержащий крупное, мелкое и тонкое золото, доводится до заданного (расчетного) содержания ценного компонента. Выгрузка концентрата из спирально-пластинчатых концентраторов 2 производится периодически без остановки всего обогатительного комплекса, перекрывается соответствующий пульповод 4, подводящий пульпу к разгружаемому спирально-пластинчатому концентратору 2.

В конструкции спирально-пластинчатого концентратора предусмотрен сбор осветленной воды и непрерывный отвод ее в водооборотный цикл.

Таким образом, дражный способ обогащения песков техногенных и целиковых россыпных месторождений золота с большим содержанием мелких и тонких классов золота позволяет повысить эффективность улавливания мелких и тонких классов золота, обеспечивает водооборотный цикл, а следовательно, приводит к снижению удельных затрат на единицу добытого металла.

(см. рисунки 2, 3 на следующей странице описания)
