Результат выполнения конструкторской разработки.

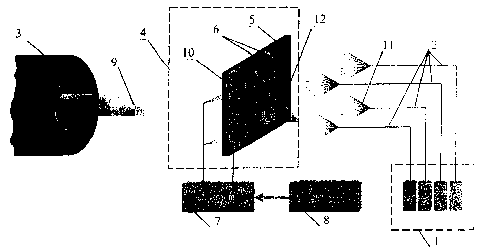

Устройство для передачи поляризованного лазерного излучения к оптическим детонаторам схематично представлено на рисунке.

Устройство включает оптические детонаторы 1, связанные через световоды 2 с источником поляризованного лазерного излучения 3 через магнитооптический пространственно-временной модулятор 4(коммутирующее устройство), состоящий изпрозрачной пластины магнетика 5 с высокой скоростью движения доменных границ, помещенной между катушками Гельмгольца 6,включенными согласно, попарно. В исходномсостоянии эта прозрачная пластина магнети ка 5 однородно намагничена и непрозрачнадля лазерного излучения поляризованного перпендикулярно намагниченности магнетика. Катушки Гельмгольца 6 подключенычерез программируемый электронный ключ7 к генератору магнитных импульсов 8. Поляризованное лазерное излучение 9 от источника поляризованного лазерного излучения 3 падает с одной стороны 10 напрозрачную пластину магнетика 5, помещенную между катушками Гельмгольца 6.Входной торец 11 каждого из световодов 2от оптических детонаторов 1 состыкован ссоответствующим торцом 12 катушки Гельмгольца 6.

Устройство управления передачей поляризованного лазерного излучения к оптиче­скимдетонаторамнаосновемагнитооптического пространственно-временного модулятора работает следующим образом. Поляризованное лазерное излучение 9от источника поляризованного лазерногоизлучения 3 падает со стороны 10. Поддействием управляющего импульса магнитного поля с помощью одной из катушек Гельмгольца 6 происходит перемагничиваниепрозрачной пластины магнетика 5, в результате коэффициент пропускания прозрачной пластины магнетика 5 в области состыковки входного торца 11 световода 2 с выходнымторцом 12 катушки Гельмгольца 6 становится равным 100 % . Импульс поляризованноголазерного излучения 9, пройдя по световоду2, инициирует детонацию в заданном оптическом детонаторе 1. Через остальные катушки Гельмгольца 6 в магнитооптическом пространственно-временном модуляторе 4поляризованное лазерное излучение 9 в этовремя не пропускается от источника поляризованного лазерного излучения 3. Эффектмодуляции падающего поляризованного лазерного излучения 9 достигается за счетвысокоскоростного (вплоть до 20 км/с дляслабых ферромагнетиков) движения доменной границы в прозрачной пластине магнетика 5, что и приводит к изменениюкоэффициента пропускания прозрачной пластины магнетика 5 вплоть до 100%.Последовательность поступления к катушкам Гельмгольца 6 управляющих импульсов магнитного поля от генератора магнитныхимпульсов 8 задается с помощью программируемого электронного ключа 7. Это позволяет достигнуть высокоскоростного ипрецизионного управления лазерными импульсами, подаваемыми от источника поляризованного лазерного излучения 3 в оптические детонаторы 1 в широком временном интервале 20·10 ^{-9 +} 100·10 ^-3 с.

Таким образом, устройство управления передачей лазерных импульсов к оптическимдетонаторам достигает поставленной цели - повышение эффективности работы устройства за счетувеличения прецизионности управления с его помощью процессами инициирования детонации во временной и пространственной последовательностях, что позволяет программно задавать порядок приведения в действие оптических детонаторов.
