Результат выполнения технологической разработки.

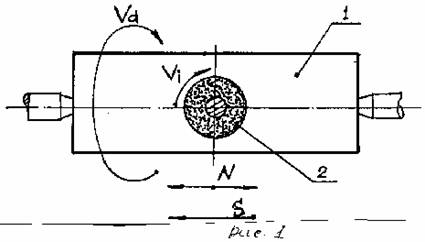

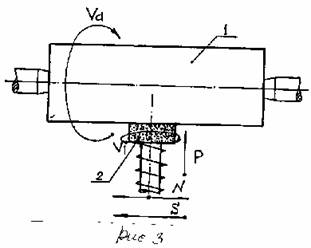

На рис.1 показана фронтальная проекция схемы для реализации способа; на рис.2 - то же, вид сбоку; на рис.3 - то же, вид сверху.

Пример реализации способа заключается в том, что детали 1 придают вращательное движение с необходимой скоростьюv _d. Абразивный брусок 2, имеющий форму диска (круга) определенной толщины, торцовой поверхностью прижимают к обрабатываемой детали с усилием Р, образуя линейный контакт с цилиндрической поверхностью детали. Абразивному кругу придают колебательное осциллирующее движение с необходимой частотойnи движение подачиs. Кроме того, абразивный круг имеет возможность свободно вращаться вокруг своей оси со скоростьюv _i.

Смазочно-охлаждающая жидкость, подаваемая в открытую зону обработки, образуемую за счет линейного контакта инструмента с поверхностью детали, позволяет с большей интенсивностью (по сравнению с закрытой зоной обработки, когда инструмент охватывает обрабатываемую поверхность на достаточно большой номинальной площади) удалять затупившиеся абразивные зерна. Этому способствует также возможность свободного вращения инструмента относительно своей оси.

Данные факторы существенным образом повышают производительность обработки. Положительный эффект предлагаемого способа отделочной обработки наружных цилиндрических поверхностей подкрепляется также универсальностью используемого инструмента для суперфиниширования при обработке деталей разных диаметров.
