Результат выполнения конструкторской разработки.

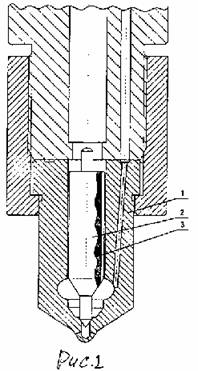

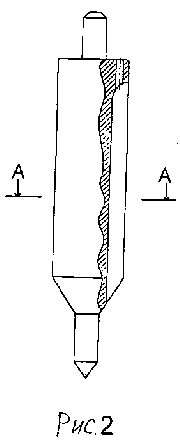

На рис.1 - гидрозапорная дизельная форсун­ка с полной выточкой на боковой поверхно­сти иглы;на рис.2 -игла гидрозапорной дизельной форсунки с неполной выточкой и дроссели­рующим каналом; на рис.3 -сечение иглы по рис.2.

Гидрозапорная дизельная форсунка вклю­чает в себя корпус распылителя 1, запорную иглу 2 с прямоугольной или сегментной выточкой 3 на боковой поверхности иглы, выполненной параллельно оси запорной иглы.

Предлагаемое изобретение работает сле­дующим образом.

Впрыскиваемое топливо подводится под иглу 2 по каналам корпуса распылителя 1. Когда сила от давления впрыскиваемого топлива на дифференциальную площадку иглы 2 станет больше силы от давления запорной жидкости на верхний торец, игла 2 поднимется и начнется впрыскивание топлива. За период впрыскивания через выточку 3 в игле 2 из полости под иглой 2 в закрытую полость перетекает незначитель­ное количество топлива, так как продолжи­тельность топливоподачи по отношению ко времени между впрыскиваниями составляет (например, для четырехтактного двигателя) тысячные доли секунды. После отсечки, когда давление под иглой 2 упадет, под давлением запорной жидкости игла 2 сядет на седло. В течение времени между впрыскиваниями происходит перетекание топлива через выточку 3 в игле 2 из закрытой полости в корпусе форсунки в полость под дифференциальной площадкой иглы 2 распылителя 1. Количество перете­кающего топлива определится величиной дросселирования выточки 3 или канала. Поэтому в системе высокого давления установится новое значение остаточного давления, стабильное от цикла к циклу и определяемое величиной эффективного про­ходного сечения выточки 3 или дросселиру­ющего канала.

см. рис.2,3 на следующей странице описания
