Результат выполнения конструкторской разработки.

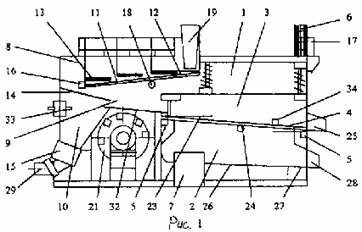

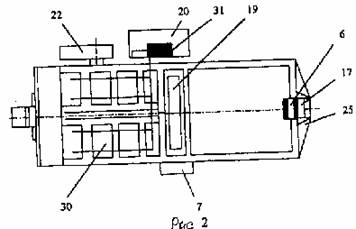

На рис.1 - общий вид установки; на рис.2 - вид сверху на рис 1.

Обогатительный комплекс содержит каме­ру отсадки 1 с подрешетным отделением 2 и надрешетным отделением 3, подвижное решето 4 с упругими опорами 5, вибрационное устрой­ство 6, систему подачи подрешетной воды 7. Перед камерой отсадки 1 установлены отделе­ние предварительной ультразвуковой обработки 8, отделение электромагнитной сепарации 9 и отделение размагничивания 10. Поверхность дезагрегации 11 установлена под углом 12 к ультразвуковым излучателям 13. Промежуточ­ная направляющая поверхность 14 установлена над отделением размагничивания 10, снабжен­ным системой размагничивания 15. Над поверх­ностью дезагрегации 11 установлены датчики определения степени дисперсности 16, а вибрационное устройство 6 связано с регулятором амплитуды пульсаций 17. Упругие опоры 5 под­вижного решета 4 установлены со стороны подрешетного отделения 2. Поверхность дезагрега­ции 11 установлена на шарнире 18. Над поверх­ностью дезагрегации 11 установлено подающее устройство 19. Ультразвуковые излучатели 13 связаны с генератором ультразвуковых колеба­ний 20, а электромагнитная система 21 снабжена приводом ее поворота 22. Подвижное решето 4 установлено с наклоном 23 и закреплено шарнирно 24, с возможностью совершать колеба­тельные движения. Наклон 23 подвижного ре­шета 4 направлен в сторону разгрузочного от­верстия 25 для выгрузки надрешетной фракции. Дно 26 подрешетного отделения 2 выполнено с наклоном 27 в сторону разгрузочного отверстия подрешетной фракции 28. Отделение размагничивания 10 снабжено выпускным отверстием 29. Датчики определения степени дисперсности 16 связаны посредством передающих устройств 30 с регулирующим ультразвуковое излучение ор­ганом 31. Над электромагнитной системой 21 установлена поверхность 32. Отделение размаг­ничивания 10 снабжено системой дополнительной подачи воды 33. На подвижном решете 4 установлен датчик 34.
