Результат выполнения конструкторской разработки.

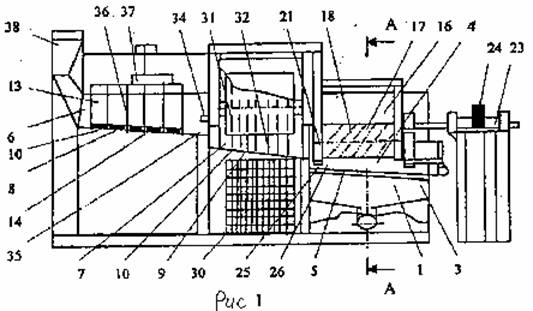

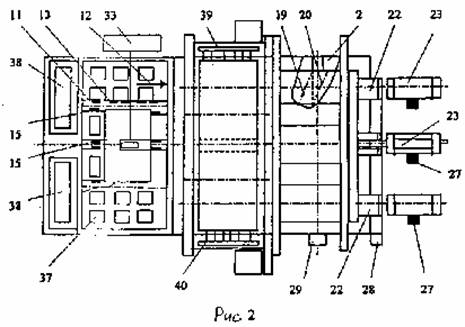

На рис.1 - общий вид установки; на рис.2 - вид сверху на рис.1; наpиc.3 - разрез А-А наpиc.1, подрешетные отделения секций с систе­мой разгрузки подрешетного продукта; на рис.4 - направления струй воздуха.

Обогатительный комплекс содержит каме­ру отсадки 1 из трех секций 2 с подрешетными отделениями 3 и надрешетными отделениями 4, которые разделены неподвижными решетами (ситами) 5. Отделение предварительной ультра­звуковой обработки 6 установлено перед отде­лением электромагнитной сепарации 7, которое, в свою очередь, установлено перед камерой от­садки 1. Отделение предварительной ультразву­ковой обработки 6 включает поверхность дезаг­регации 8, которая с рабочей поверхностью 9 отделения электромагнитной сепарации 7 уста­новлена под наклоном 10 в сторону камеры от­садки 1. В отделении предварительной ультра­звуковой обработки 6 продольно расположены 11 по ходу перемещения материала 12 по поверхности дезагрегации 8 вертикальные стенки 13. В вертикальных стенках 13 на уровне пуль­пы 14 размещаются ультразвуковые излучатели 15.

Воздушные отделения 16 расположены внадрешетных отделениях 4 и включают барабаны 17 с отверстиями 18, выполненными в не­сколько рядов 19 по спиралям 20. Барабаны 17установлены в опорах 21 и связаны с приводамивращения 22 и системами подачи воздуха 23 вбарабаны 17. Системы управления физическимипараметрами пульсаций 24 включают датчикиопределения степени дисперсности 25, которыеустановлены в зонах 26 поступления материалана неподвижные решета 5, и регуляторы ампли­туды пульсаций воздуха 27. Установка снабженасистемой сбора надрешетного продукта 28 исистемой разгрузки подрешетных продуктов 29.

Отделение электромагнитной сепарации 7содержит электромагнитную систему 30 и ферромагнитную систему 31 с элементами 32.Ультразвуковые излучатели 15 связаны с гене­ратором ультразвуковых колебаний 33. Датчикиопределения степени дисперсности 34 установлены в зоне выхода 35 материала с поверхностидезагрегации 8 и связаны посредством пере­дающих устройств 36 с регулирующими интен­сивность ультразвукового излучения органами37. Подающие устройства 38 установлены передповерхностью дезагрегации 8. Бункеры 39, 40для приема магнитных частиц установлены сдвух сторон установки.

(см. рисунки 2, 3, 4 на следующей странице описания)
