Результат выполнения конструкторской разработки.

На рис. 1 и 2 представлены функциональные схемы источника вторичного электропитания, варианты выполнения. Источник содержит включенные последо-вательно между входными 1 и 2 и выходными 3 и 4 силовыми выводами датчик 5 тока и регулирующий элемент 6, задающий генератор 7, компаратор 8, первым входом подключенный к выходу задающего генератора, а выходом - к управляющему входу регулирующего элемента, измерительно-усилительный узел 9, вход которого подключен к выходным силовым выводам, а выход через первый резистор 10 - к второму входу компаратора, конденсатор 11, одним выводом соединенный с общей шиной, а другим через первый диод 12 - с вторым входом компаратора, пороговый элемент 13, входом подключенный к датчику тока, транзисторный ключ 14, одновибратор 15, вход которого связан с выходом порогового элемента, а выход через второй диод 16 - с втором входом компаратора и непосредственно с управляющим входом транзисторного ключа, подключенного через второй резистор 17 параллельно конденсатору.

Рис. 1

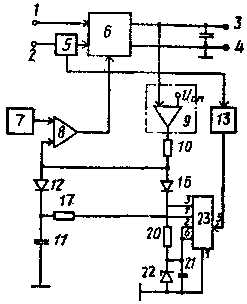

Рис. 2

В состав одновибратора входят компаратор 18, неинвертирующий вход и выход которого являются соответственно входом и выходом одновибратора, резистивный делитель 19 напряжения, включенный между выходом и общей шиной, а выходом соединенный с входом, резистор 20, включенный между выходом и инвертирующим входом компаратора, и параллельно включенные между ним и общей шиной конденсатор 21 и стабилитрон 22.

Одновибратор может быть выполнен с использованием таймера 23 (номера его выводов на рис.2 соответствуют микросхеме КР 1006 ВМ1) и транзисторного ключа.

Источник работает следующим образом. После подключения напряжения к входным силовым выводам 1 и 2 и пока выходное напряжение ниже номинального уровня на выходе измерительно-усилительного узла 9 формируется высокий потенциал. Однако вследствие заряда конденсатора 11 напряжение на втором входе компаратора 8 растет медленно, чем обеспечивается плавный пуск источника.

При возникновении перегрузки по току срабатывает пороговый элемент 13 и запускает одновибратор 15, который через второй диод 16 шунтирует второй вход копмаратора 8 и одновременно замыкает транзисторный ключ 14. Длительность импульса одновибратора 15 должна быть достаточной для разряда конденсатора 11 через второй резистор 17, ограничивающий его ток.

При понижении напряжения питания до определенного уровня напряжения на выходе компаратора 18 становится недостаточно для пробоя стабилитрона 22, что приводит к автоколебательному режиму работы автовибратора 15. Конденсатор 11 периодически разряжается через ключ 14, поэтому напряжение на нем уменьшается и не позволяет компаратору 8 включить регулирующий элемент 6. Источник прекращает свою работу.

Таким образом, в предлагаемом источнике вторичного электропитания обеспечено быстрое отключение регулирующего элемента при возникновении перегрузки по току с одновременным ограничением тока разряда конденсатора плавного пуска.
