Описание к ИЛ № 42-030-05

Данная работа является результатом выполнения конструкторской разработки.

Технический результат достигается тем, что желоб выполнен в виде основания из листа, изогнутого с заданным радиусом. Особенность заключается в том, что к внутренней нижней части основания сварными швами дополнительно присоединены изогнутые пластины. Изогнутые пластины, прилегающие наружной выпуклой стороной к внутренней стороне основания, причем внутренняя рабочая сторона пластин имеет упрочненный слой глубиной не более 0,9 от толщины пластины, а толщина каждой пластины составляет от 0,02-3,00 от толщины листа основания. Наружная упрочненная поверхность пластин имеет твердость, равную 1,1-6,0 от твердости по Виккерсу основания желоба. Длина изогнутой стороны пластины составляет 0,01-2,50 от внутреннего радиуса основания желоба. Сварной шов между пластинами выполнен из сплава, обеспечивающего твердость металла, равную 20-62hrc.

Желоб для смыва окалины

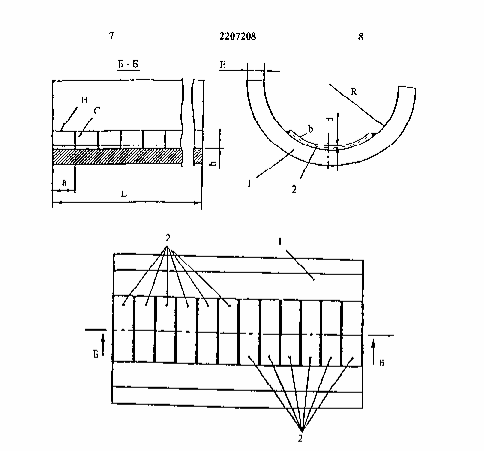

Желоб состоит из основания 1, пластины 2,r- радиус внутренней поверхности основания,a- длина стороны пластины вдоль длины желоба,b- внутренняя рабочая сторона пластины,h- толщина пластины,d- толщина упрочненного слоя пластины, Е - толщина основания желоба,l- длина основания желоба, Н - нахлесточный сварной шов по контуру пластины, С - стыковой сварной шов между пластинами.

При производстве полос, а также сортового проката на станах горячей прокатки образуется большое количество окалины, которая из-под стана по желобам водой транспортируется в отстойники, откуда отгружается и утилизируется. При движении окалины по желобам их нижняя часть подвергается интенсивному абразивно-коррозийному износу. Через некоторое время, которое зависит от интенсивности работы стана и свойства материала желобов. Желоба в нижней внутренней части протираются и стан останавливают для их замены. Желоба изготавливают, как правило, из проката(листа) регламентированной толщины и длины, изогнутого с заданным радиусом, который зависит от места расположения желоба в стане. Общую стойкость желоба определяет стойкость нижней внутренней части, по которой движется поток воды с окалиной.
