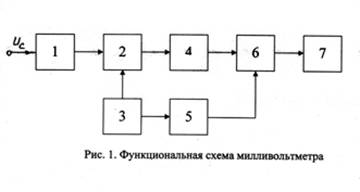

Функциональная схема милливольтметра изображена на рис1. Принцип действия прибора заключается в следующем. Подлежащий измерению низкочастотный сигналu_ссначала усиливается до нужной величины усилителем 1, а затем подается на один из входов амплитудного модулятора 2, на другой вход которого поступает высокочастотное напряжение синусоидальной формы от вспомогательного генератора 3, вследствие чего напряжениеu_спреобразуется в амплитудно -модулированный сигнал, воздействующий на вход пикового детектора 4, в результате чего вырабатываемое им постоянное напряжение положительной полярности будет пропорционально сумме амплитуд высоко- и низкочастотного колебаний.

Одновременно напряжение от генератора3 подводится ко входу другого пикового детектора 5, создающего на своем выходе постоянное напряжение отрицательной полярности, пропорциональное лишь амплитуде высокочастотного колебания и совершенно не зависящее от параметров сигналаu_с, что позволяет увеличить полосу частот прибора.

Выходные сигналы обоих детекторов суммируются в блоке 6. Получаемый сигнал будет пропорционален только амплитудеu_с. Он измеряется индикаторным устройством 7. Схема на рис1. обеспечивает высокую линейность всей отсчетной шкалы прибора
