ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 79-079-05 |
|
Наименование проекта Формирование модуля напряжения крайне низкой частоты |
|
Назначение Преобразование сигналов крайне низких частот |
|
Рекомендуемая область применения измерительная техника (устройства контроля параметров вращения тихоходных электродвигателей) |
|

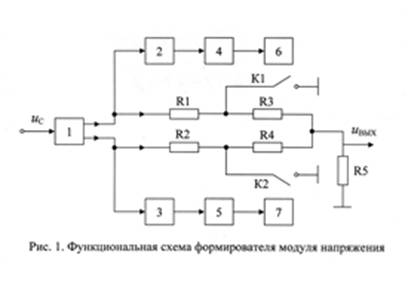

Описание Данный материал является результатом научно-исследовательских работ авторов. Функциональная схема формирования модуля напряжения представлена на рис.1, где приняты обозначения:uс- преобразуемый гармонический сигнал; 1 - парафазный усилитель; 2,3 - однополупериодные выпрямители, пропускающие только отрицательные полуволны подаваемых на них напряжений; 4,5 - усилители - ограничители; 6,7 - малоинерционные электромеханические реле; К1,К2 - контактные реле;r1-r5 - резисторы постоянного сопротивления;uвых- выходное напряжение устройства. Формирователь работает следующим образом. Входной сигналuсс помощью усилителя преобразуется в два напряжения, одинаковых по амплитуде и противоположных по фазе. Затем оба напряжения с использованием блоков 2,4 в верхней ветви схемы и блоков 3,5 в нижней ветви (рис1) преобразуются в прямоугольные импульсы отрицательной полярности, под воздействием которых реле 6,7 замыкают контакты К1 и К2 на корпус прибора. В результате по резисторамr1,r3 иr2,r4 будут проходить лишь положительные полуволны токов, которые при суммировании на резистореr5 формируют сигнал, пропорциональный модулюuс, то естьuвых= Кiuсi, где К - коэффициент пропорциональности. Рассмотренный формирователь модуля гармонического сигнала может быть использован в умножителях частоты и других устройствах.
|
|
Преимущества перед известными аналогами Повышение точности преобразования сигналов |
|
Стадия освоения Работа устройства проверена в лабораторных условияхВГТУ |
|
Результаты испытаний Соответствует технической характеристике изделия ( |
|
Технико-экономический эффект Увеличение точности преобразования сигналов в 20-30 раз |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 16.12.2005 |
