Результат выполнения научно-технической разработки.

Котельная установка содержит котел 1 (см. рисунок), включенный в сетевой трубопровод 2, вакуумный деаэратор подпиточной воды 3 с трубопроводами исходной воды 4, греющего агента 5 и деаэрированной подпиточной воды 6, последний из которых подключен к сетевому трубопроводу 2 через бак- аккумулятор 7 и подпиточный насос 8. Трубопровод греющего агента 5 подключен к вакуумному деаэратору 3 через поверхностный теплообменник 9, расположенный в газоходе котла, а трубопровод исходной воды 4 подключен к вакуумному деаэратору 3 через расположенный в этом же газоходе контактный подогреватель 10. Конденсатосборник контактного подогревателя 10 соединен трубопроводом с водоподготовительной установкой 11.

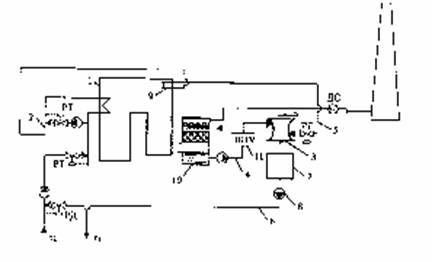

Принципиальная схема котельной установки

Способ работы котельной установки. Сетевую воду нагревают в котле 1 и по сетевому трубопроводу 2 направляют потребителям. Утечки сетевой воды в теплосети компенсируют подпиточной водой, которую готовят в вакуумном деаэраторе 3, для чего в деаэратор по трубопроводам исходной воды 4 и греющего агента 5 подают исходную воду и греющий агент. Деаэрированную воду по трубопроводу деаэрированной подпиточной воды 6 направляют через бак-аккумулятор 7 с помощью подпиточного насоса 8 в сетевой трубопровод 2. Греющий агент и исходную воду перед подачей в вакуумный деаэратор 3 последовательно подогревают соответственно до 85 и 35°С уходящими газами с температурой 120-140°С в поверхностном подогревателе 9 и контактном подогревателе 10, которые расположены в газоходе котла 1. Конденсат продуктов сгорания и исходную воду собирают в конденсатосборнике контактного подогревателя 10, откуда подают в водоподготовительную установку 11, где обрабатывают и подают в трубопровод исходной воды 4 вакуумного деаэратора.

Благодаря подогреву исходной воды и греющего агента в поверхностном подогревателе и контактном подогревателе обеспечивается требуемый температурный режим вакуумной деаэрации, не отбирается сетевая вода для подогрева исходной воды перед деаэратором и полезно используется теплота уходящих газов котла.
