Результат выполнения научно-исследовательской разработки.

Установка содержит деаэрационную колонку атмосферного давления 1 (см. рисунок) с подключенными к ней трубопроводамиисходной воды 2 и выпара 3, охладительвыпара 4, установленный на 2-10 м вышедеаэрационной колонки 1, подключенный поохлаждающей среде к трубопроводу исходнойводы 2 и соединенный трубопроводом отвода неконденсирующихся газов 5 с атмосферой.Охладительвыпараподключентрубопроводом слива конденсата выпара 6 кверхней части деаэрационной колонки.

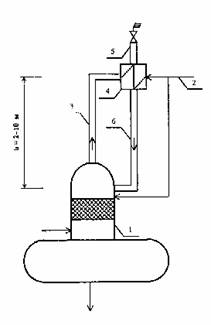

Схема деаэрационной установки

Способ термической деаэрации водыосуществляется следующим образом.Исходную воду подают в деаэрационнуюколонку атмосферного давления 1 по трубопроводу 2, деаэрированную воду отводят из деаэратора. Образовавшийся придеаэрации выпар удаляют из деаэратора по трубопроводу выпара 3 и охлаждают вохладителе выпара поверхностного типа 4,установленном на 2-10 м выше деаэрационной колонки. Конденсат выпара по конденсатопроводу 6 направляют в верхнюю часть деаэрационной колонки атмосферного давления 1, а неконденсирующиеся газы отводят из охладителя 4 по трубопроводу 5 в атмосферу. Благодаря сливу конденсата выпара с высоты 2-10 метров в верхней части деаэрационной колонки обеспечивается надежный возврат конденсата на повторнуюдеаэрацию в колонку и предотвращение уноса конденсата из охладителя в атмосферупод действием давления в деаэраторе
