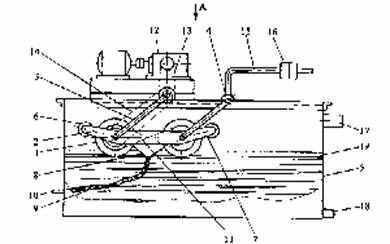

Устройство состоит из плавающего маслосборного средства, включающегопустотелые герметичные цилиндры 1 (см. рисунок ) с гладкой или волнообразной поверхностью с возможностью вращениянавстречу друг другу, смонтированные на общей раме 2, механизм пантографного типа3,закрепленного с помощью шарниров 4 кемкости с жидкостью 5, два валка 6 срифленойбоковойповерхностью,смонтированные также на общей раме 2 параллельно двум пустотелым цилиндрам 1 с противоположных сторон с небольшимрегулируемым зазором 5 между боковымиповерхностями валков и пустотелых цилиндров с возможностью вращения навстречу цилиндрам с помощью цепной илиременной передач 7, размещенный междупустотелыми цилиндрами лоток 8 с возможностью касания с поверхностямицилиндров, сливную систему 9, сообщенную слотком 8 и сливным патрубком 10, клиноременную (или цепную) передачу 11, служащую для передачи вращательного движения второму цилиндру навстречупервому, механизма привода 12, смонтированного неподвижно на емкости 5 и служащего для вращения пустотелыхцилиндров 1 с помощью цепных передач 13 и 14, металлоконструкцию 15 с укрепленным наней набором грузовых пластин 16 для регулировки положения маслосборного средства, входного 17 и сливного 18 патрубков, служащих для подвода загрязненной и отвода очищенной жидкости после ее отстоя и удаления поверхностногослоя 19. Внутри пустотелых цилиндров 1размещены соосно в осевом направлении внесколько рядов постоянные магниты 20(фиг.З) и разделенные на части в окружномнаправлении, между которыми встроенышайбы 21 из немагнитного материала.Причем все части магнитов смонтированытак, чтобы одноименные полюса n (илиs)были бы направлены навстречу друг другу какв осевом, так и в окружном направлениях свозможностью отталкивания друг от друга.

Устройство для удаления поверхностного слоя нефтесодержащих жидкостей

Устройство работает следующим образом.Загрязненная жидкость через патрубок 17сливается в емкость 5 (гдефлотируется и отстаивается. На поверхность жидкости после отстоя всплываюторганические вещества (в частности нефтепродукты), образуя поверхностный слой19, имеющий рыхлую структуру. Привключении привода 12 вращающиеся спомощью цепных или ременных передач11,13 и 14 пустотелые герметичные цилиндры 1,смонтированные на общей раме 2, начинают забирать поверхностные слои органических веществ 19 за счет адгезии (прилипания этихвеществ к поверхности цилиндров).Прилипшие органические вещества споверхности цилиндров 1 удаляются затем стенками лотка 8 и сливаются через сливную систему 9 и патрубок 10 наружу в специальную емкость.

Для улучшения качества удаляемогоповерхностного слоя 19 служат валки 6 срифленойбоковойповерхностью,смонтированные также на общей раме 2 с небольшим зазором 5 между цилиндрами 1 и валками 6. Попадая в зазор, пузырьки воздуха разрушаются, а водная фаза выдавливается из поверхностного слоя валками с рифленой поверхностью 6 и цилиндрами 1. Причем валки 6 вращаются по отношению к цилиндрам навстречу друг другу с помощью передачи 7. С целью реализации плоскопараллельного перемещения маслосборного средства в устройствепредусмотрен механизм пантографного типа3, прикрепленный к верхней части емкости 5 с помощью шарниров 4. Для удержания наплаву маслосборного средства служитметаллоконструкция 15 с набором грузовыхпластин 16. Очищенная жидкость затем через патрубок 18 сливается в специальнуюемкость.

С цельюинтенсификации процесса удаления воднойфазы из водомасляной смеси внутренние полости двух вращающихся навстречу друг другу пустотелых цилиндров 1 плавающего маслосборного средства снабжены соосно расположенными и разделенными нанесколько частей в окружном направлении постоянными магнитами, размещенными в осевом направлении в несколько рядов и разделенными шайбами из немагнитных материалов, а одинаковые полюсаnилиsнаправлены навстречу друг другу (т.е. магниты отталкиваются друг от друга как в осевом так и в окружном направлениях).
