Номер

76-039-05

Наименование проекта

Самоочищающийся фильтр для ЭЦН

Назначение

Для защиты приема погружных скважинных электроцентробежных насосов от механических примесей (песка, породы и др.) размером более 0,3 мм.

Рекомендуемая область применения

Объекты нефтедобычи.

Описание

Результат выполнения конструкторской разработки.

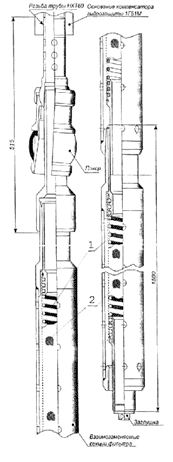

Конструкция фильтра основана на эффекте самоочистки фильтрующего элемента. Вместо ранее применяемого жесткого каркаса внутри фильтра установлен пружинный каркас 1, к которому крепится сетка 2. Расположение элементов сетки под углом 45 ^О к продольной оси фильтра позволяет сетке при малейших перепадах давления на фильтре менять форму и размеры ячеек.

Преимущества перед известными аналогами

Использование фильтра повышает надежность и эффективность очистки жидкости от механических примесей на приеме насоса. Увеличивается срок службы насоса и межремонтный период.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Увеличивается срок службы насоса в 10 раз.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

25.10.2005
