Результат выполнения конструкторской разработки.

Скважинная насосная установка содержит колонну насосно-компрессорных труб 1, переводник-муфту 2, переводник-ниппель 3, и установленный между ними струйный аппарат 4, состоящий из разъемного корпуса 5, с выполненными продольными каналами 6 для подвода пассивной среды, ступенчатого вкладыша 7, установленного в корпусе 5, вмещающего в себя входной диффузор 8, активное сопло 9, камеру смешения 10, диффузор 11 и пакер 12.

В верхней и нижней ступенях вкладыша 7, выполнены складные пазы 13 и 14, а в его средней части - всасывающее отверстие 15. В корпусе 5 выполнены расточки, образующие со ступенчатым вкладышем 7 входную камеру 16, основную 17 и резервную 18 всасывающие камеры; в верхней части корпуса 5 выполнены продольные отверстия 19, а под резервной всасывающей камеры 18 - угловые нагнетательные каналы 20. В нижней части корпуса 5 выполнены дополнительные продольные каналы 21, для подвода пассивной среды. В переводнике-муфте 2 установлена распорная втулка 22, в которой расположен замок 23, соединенный резьбовым соединением со ступенчатым вкладышем 7 и включающий корпус 24, с выполненными в нем сквозными пазами 25, в которых установлены подпружиненные упоры 26. Нижние концы упоров 26 выполнены с выступом 27 и расположены (в рабочем положении) в пазах втулки 28, поджимаемые пружиной 29 и размещенной в нижней части корпуса 24, замка 23.

Верхняя часть упоров 25 выполнена с выступом 30 и упирается во втулку 31, поджимаемую пружиной 32 и размещенную в посадочном седле 33. Последнее установлено на распорной втулке 22 и имеет продольное отверстие 34. Всасывающее отверстие 15 расположено напротив основной всасывающей камеры 17 при прямой промывке и напротив резервной всасывающей камеры 18 - при обратной. Снаружи ступенчатого вкладыша 7 установлены дополнительные элементы 35.

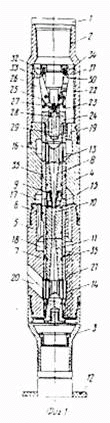

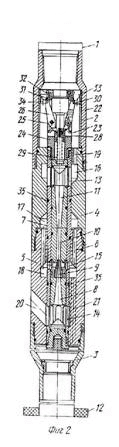

Фиг.1 СНУ для Фиг.2 СНУ для

прямой промывкиобратной промывки

Устройство работает следующим образом. Оборудование, включающее хвостовик-фильтр, патрубок и СНУ, спускают на насосно-компрессорных трубах (НКТ) до продуктивного пласта, пакер 12 устанавливают выше этого продуктивного пласта. При спуске оборудования замок 23 СНУ находиться в рабочем положении. В струйном аппарате 4 содержимого ступенчатого вкладыша 7 расположено в след. последовательности (от замка 23): входной диффузор 8, активное сопло 9, камера смешения 10, диффузор 11, а всасывающие отверстия 15 расположены напротив основной всасывающей камеры 17. Падают активную среду при заданном давлении по НКТ струйному аппарату 4. Активная среда проходит через продольные отверстия 19, в входную камеру 16, пазы 13, входной диффузор 8 и вытекает с большой скоростью из сопла 9. В зоне всасывающих отверстий 15 создается разряжение и из-под пакерной зоны через дополнительные продольные каналы 21 в резервную всасывающую камеру 18, продольные каналы 6, основную всасывающую камеру 17 поступает пассивная среда (пластовый флюид), которая увлекается струей активной среды, вытекающей из сопла 9, смешивается с ней в камере смешения 10. Смешенный поток поступает в диффузор 11, где кинетическая энергия преобразуется в потенциальную энергии статического давления. Этот поток, выходящий из диффузора 11, через пазы 14 и угловые нагнетательные каналы 20, движется к устью скважины по затрубью.

При создании меньшей депрессии на пласт переходят на обратную промывку. Для этого осуществляют доставку сваба с помощью промывки СНУ. При заходе сваба в замок 23, он давит на втулку 28, пружина 29 сжимается и втулка уходит вниз, освобождая выступы 27 упоров 26. При этом нижние концы последних раздвигаются, а верхние сходятся и фиксируются втулкой 31. В это время происходит скачок давления на манометре цементировочного аппарата, который говорит о том, что сваб дошел до места и замок 23 приведен в транспортное положение. После этого перестраивают линию от ЦА на промывку через затрубное пространство и с помощью сваба вымывают на поверхность в лубрикатор ступенчатый вкладыш 7.

На поверхности меняют расположение содержимого вкладыша 7 в следующей последовательности (от замка 23) : диффузор 11, камера смешения 10, активные сопла 9, входной диффузор 8. Замок 23 находиться в транспортном положении. Перестраивают линию ЦА на промывку через трубные пространства. С промывкой спускают вкладыш на свабе в скважину и устанавливают в струйном аппарате 4. Всасывающие отверстия 15 при этом расположены напротив резервной всасывающей камеры 18. Нижние концы упоров 26 сдвигаются, заходят в пазы втулки 28 и фиксируются ею. Втулка 31 соскакивает с пружины 32, верхние концы упоров 26 раздвигаются, зацепляются и фиксируются выступами 30 в посадочном седле 33 в рабочем положении.

После установки вкладыша 7 в струйном аппарате 4 на поверхности переключают задвижки и падают промывочную жидкость в затрубное пространство. Обратной циркуляцией вымывают сваб и продолжают освоение скважины. При заданном давлении в затрубное пространство подают активную среду, которая через угловые нагнетательные каналы 20 поступает в сопло 9. В зоне всасывающих отверстий 15 создается разряжение, благодаря которому из-под пакерной зоны, через дополнительные каналы 21, резервную всасывающую камеру 18 поступает пассивная среда, которая увлекается струей активной среды, вытекающей из сопла 9, смешивается с ней в камере смешения 10 и выбрасывается через диффузор 11, пазы 13, входную камеру 16, продольное отверстие 19, распорную втулку 22, продольное отверстие 34, в подвеску труб НКТ.
