Результат выполнения конструкторской разработки.

Установка - жироуловитель (рис. 1, 2) включает трубу (узел) подачи сточной воды 1,

корпус 2 нескольких модификаций, компрессор, флотационную систему 6 распределения воздуха, охладитель воздуха 7, охладитель воды, нагреватель жира (вариант), жиро (масло) сборное устройство 3, грязеотводчик 8, гидрозатвор 5, трубу (узел) отвода очищенной воды. Установка комплектуется жиро (масло) накопителем.

Положение трубы 5 определяется фактической отметкой трубы отвода стока от моечного отделения - на действующем объекте. Новое строительство уловителя предусматривает соответствующее проектное решение, привязки паспорта уловителя.

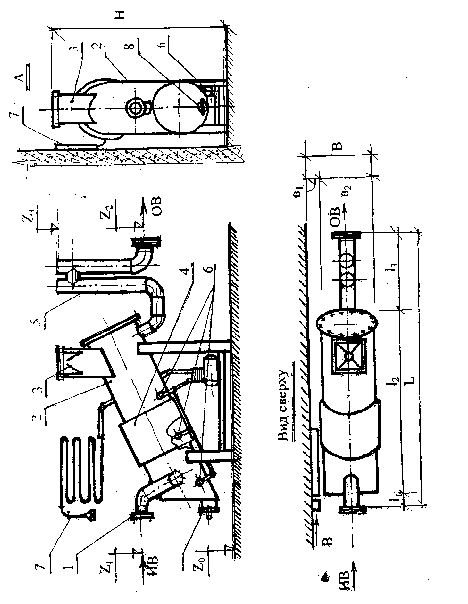

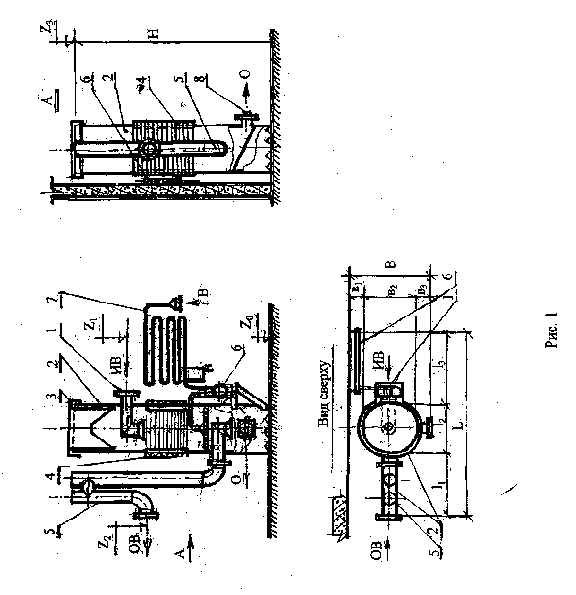

Корпус 2 жироуловителя поставляется нескольких видов: вертикальный (рис. 1) и наклонный (рис. 2).

Флотация обеспечивается мелкопузырчатым аэратором дискового типа. Воздух предварительно охлаждается в холодильнике 7.

Сборное устройство жира (масел) содержит как минимум две взаимозаменяемых воронко - тарелки. Последние изготавливаются из нержавеющей стали.

Установка работает следующим образом: сточная вода, как правило из моек или из моечных машин горячая, содержащая моющие средства (ПАВ) и загрязнения: жиры (масла), взвешенные вещества, механические примеси, по трубе 1 поступает в корпус 2 и равномерно по сечению распределяется. Охлажденный в холодильнике 7 воздух компрессором 6 подается в мелко пузырчатый аэратор, откуда также равномерно распределяется по сечению в виде мелких пузырьков размером 15-20 мкм. Пузырьки всплывают, захватывают эмульгированную фазу капелек жира (масел) и совместно всплывают на поверхность. В присутствии ПАВ образуется флотопена, которая гасится нагревом, и для перелива через обратную воронку 3 разжижается. Кроме того, для интенсификации естественного всасывания (обратной седиментации) жира (масел) вода подлежит некоторому охлаждению.

Таким образом, изменение температуры осуществляется и принудительным охлаждением воды, нагреванием накопившегося слоя жира (масел) и естественным охлаждением стока при сливе. Используется также факт сменности (периодичности) работы предприятий. В частности, утром горячий сток настоящего дня поступает в остывшую воду оставшуюся в корпусе уловителя за предыдущий день.
