ИННОВАЦИИ БИЗНЕСУ

Результат выполнения технической разработки.

В разработках с обрушением руд и вмещающих пород, высокие потери и разубоживание происходят из - за перемешивания отбитой рудной массы с обрушающимися налегающими и неустойчивыми боковыми породами. Значительное разубоживание начинается при выпуске руды из приконтактных ручек с боковыми породами. Снизить потери и разубоживание можно за счет предварительного упрочнения боковых пород. Производственный эксперимент был проведен в блоке № 8 главной рудной залежи Абаканского РУНПО «Сибруда» где породы упрочнялись на различную толщину.

С учетом величины радиуса распространения упрочняющего состава, количество рядов инъекционных скважин и расстояний между ними, толщина упрочняющего слоя боковых пород у граничных боковых отверстий составила:

3,0 м - у ВДПУ - 15 орт 11,

4,0 м - у ВДПУ - 14 орт 12,

5,0 м - у ВДПУ - 14 орт 11.

Результаты тросоионноинъецоинного упрочнения с различной толщиной упрочненного слоя определены по производственным данным при выпуске руды из каждого граничного отверстия. Основными данными выпуска являются:

- количество выпущенной рудной массы;

- потери руды;

- разубоживание и засорение руды;

В процессе выпуска велся учет количества выпущенной рудной массы и содержания железа в ней географическим методом. В основу метода контроля положен экспресс анализ получения информации содержания железа. При этом пользуются зависимостью между магнитной восприимчивостью руд с содержанием железа в них.

По содержанию железа в выпускаемой рудной массе в дозах выпуска определяется разубоживание.

,

где - содержание металла в балансовых запасах, % ;

- содержание железа в добытой рудной массе, %.

Потери руды по окончании выпуска определяются

где Д - количество добытой рудной массы, т;

Б - количество погашенных балансовых запасов, т;

- содержание металла в потерянной руде, %.

- содержание металла в выпущенных подрядах.

По результатам выпуска были определены потери и разубоживание руды в дозах выпуска в зависимости от толщины упрочненного слоя боковых пород.

Было выпущено руды:

ВДПУ - 15, орт 11-26 тыс. т,

ВДПУ - 14, орт 12-32 тыс. т,

ВДПУ - 14, орт 11-32 тыс. т.

При этом общее разубоживание составило 21, 6 %, а потери 15,4%.

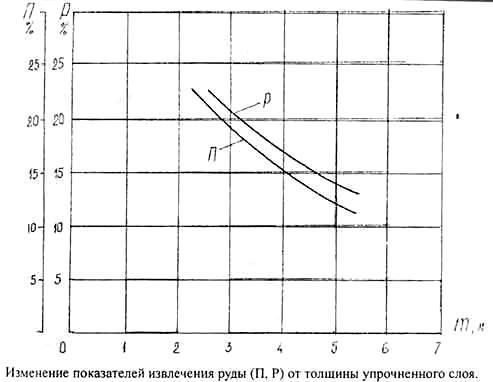

Из рисунка следует, что с увеличением толщины упрочненного слоя потери руды и разубоживание снижаются.
