Результат выполнения научно-исследовательской работы.

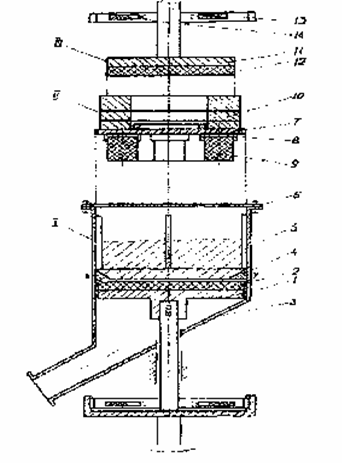

Для проведения исследований разработана экспериментальная установка, состоящая из трех модулей, схема приводится на рисунке. Первый модуль состоит из дискового ротора 1 со вставкой из измельченного материала 2, установленного корпуса 3 и вращающегося на валу от электродвигателя. В корпусе установлено коническое кольцо 4 и направляющие 5. сверху корпус закрыт съемной крышкой 6. второй модуль состоит из диска 7 с закрепленными на нем снизу чашками 8 для установки в них истираемых образцов 9. Сверху на диск устанавливаются кольцевые грузы различной массы 10. Третий модуль представляет собой диск 11, с закрепленным под ним диском из измельченного материала 12, установленный на оси, закрепленной на четырех пластинах 13, изготовленных из инструментальной стали У 8, с наклеенными на них четырьмя тензосопротивлениями 14, соединенными в два полумоста. Общий привод установки осуществляется через аналогичную муфту. В чашу 8 диска 7 устанавливались измельченные цилиндрические образцы диаметром 50 мм и высотой 50 мм, изготовленные из смеси кварцевого песка и силикатного стекла или из кусков свинцово-цинковой руды. Образцы истирались на дисках, изготовленных из тех же материалов. Результат истирания образцов при постоянной осевой нагрузке на образцы и изменяемой скорости перемещения диска относительно образцов приведены в таблице. Прочность смеси кварцевого песка выдерживали в пределах 0,5 -0,8 мПа. Таким образом, определили влияние пути трения на количество измельченного материала. Путь трения определяли временем контакта диска и образца. Очевидно, что количество измельченного материала линейно зависит от пути трения и не зависит от скорости, с которой в данный момент времени истирались образцы.

Зависимость массы измельченного материала от пути трения.
