Описании к ИЛ № 65-020-05

Разработки являются результатом работ ЗАО «Уромгаз» по программе использования сжатого газа в Российской Федерации.

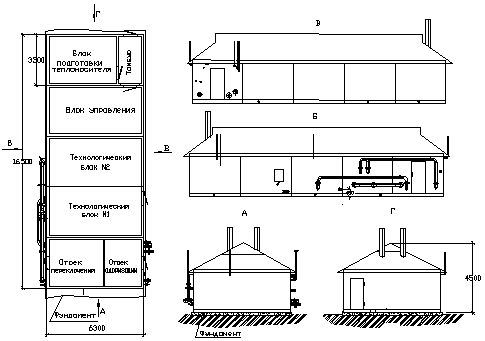

АГРС - блочное изделие, с размещением оборудования в пяти отдельных блок-боксах, которые при монтаже устанавливаются на единый фундамент, стыкуются между собой и накрываются общей сборной кровлей. В результате образуется помещение ГРС, разделённое изнутри на пять изолированных отсеков: одоризации, переключений, технологический, управления (операторная), подготовки теплоносителя.

Отсеки оборудованы обособленными входами снаружи и защищены от доступа посторонних лиц и атмосферных воздействий. На входе в отсеки управления и подготовки теплоносителя предусмотрен встроенный переходной тамбур.

В отсеке одоризации размещаются:

- две ёмкости одоранта с обвязкой

- одоризаторы выходов 1 и 2;

- узел редуцирования инертного газа;

- эжектор с обвязкой;

- клапаны поворотные ругулирующие (Ду200 и Ду80) выходов 1 и 2.

Категория отсека по взрывопожарной безопасности - А.

В отсеке переключений размещаются:

- входной управляемый кран Ду100;

- выходные управляемые краны Ду80 и Ду200;

- линии общего байпаса выходов 1 и 2;

- узлы предохранительных сбросных клапанов выходов 1 и 2;

- узел подготовки газа на собственные нужды;

- узел подготовки импульсного газа;

- управляемый кран аварийного сброса давления из технологических трубопроводов;

- кран продувки подводящего трубопровода;

- устройство для отбора проб газа на выходах ГРС.

Категория отсека по взрывопожарной безопасности - А.

В технологическом отсеке размещаются:

- узел очистки газа;

- узел подогрева газа;

- линия редуцирования и замера расхода газа выхода 1;

- линия редуцирования и замера расхода газа выхода 2;

- узел сбора конденсата;

- узел редуцирования газа на передавливание конденсата.

Категория отсека по взрывопожарной безопасности - А.

В отсеке управления (операторной) размещаются:

- аппаратура связи, сигнализации, контроля и автоматического управления технологическими процессами и телемеханики;

- электрощиты;

- рабочее место оператора ГРС.

Категория отсека по взрывопожарной безопасности - Д.

В отсеке подготовки теплоносителя размещаются:

- четыре отопительных агрегата КС-Г-100 с обвязкой;

- грязевик;

- мембранный бак v=300 л;

- сбросной бак v=40 л;

- два сетевых электроприводных насоса;

- ручной насос;

- предохранительная и запорная арматура, трубопроводы обвязки системы теплоснабжения.

Категория отсека по взрывопожарной безопасности - Г.

Передача газа высокого давления между блок-боксами 1, 2 и 3 осуществляется по наружным коллекторам Ду80, Ду100 и Ду200. Коллектор Ду100 покрыт слоем теплоизоляции.

Отопление отсеков: одоризации, переключений, технологического и управления осуществляется радиаторами с подачей теплоносителя из контура отопления. Отопление отсека подготовки теплоносителя осуществляется от тепловыделений оборудования системы теплоснабжения.

Вентиляция отсеков требуемой кратности обеспечивается приточными и вытяжными решётками, выполненными в наружных стенах и дверях блок-боксов. Кроме того предусмотрена аварийная вытяжная вентиляция отсеков: одоризации, переключений и технологического. Вентиляторы включаются автоматически при повышении загазованности выше нормы, а также вручную оператором. При пожаре вентиляторы блокируются.

Подогрев газа перед редуцированием осуществляется от четырёх отопительных агрегатов КС-Г-100, размещённых в отсеке подготовки теплоносителя. Количество одновременно работающих агрегатов определяется температурой и расходом газа.

Собственно блок-боксы ГРС имеют каждый единую несущую металлическую раму и усиленный металлический каркас. Степень огнестойкости блок-боксов - не ниже iii.

Крепление оборудования и трубопроводов в отсеках осуществляется к раме и элементам каркаса. Перегородки между отсеками различных категорий, а также уплотнения трубных и кабельных проводок - герметичные.
